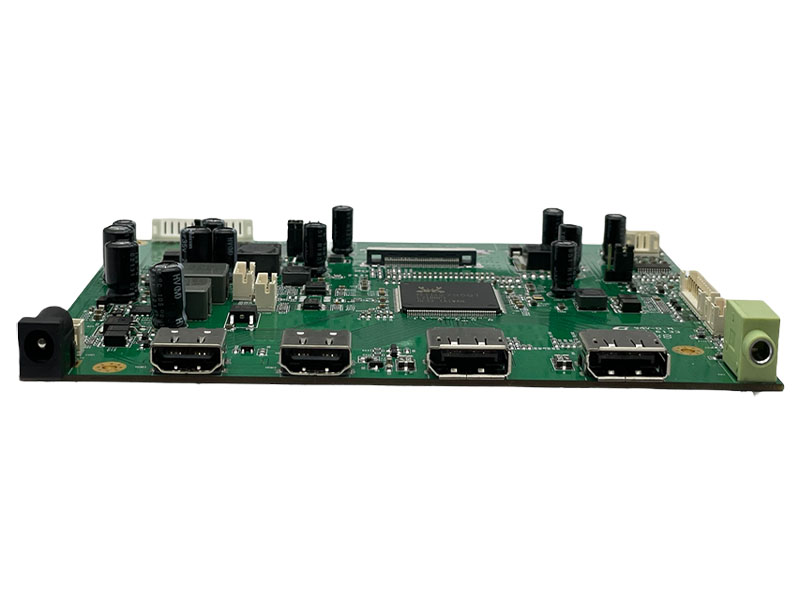

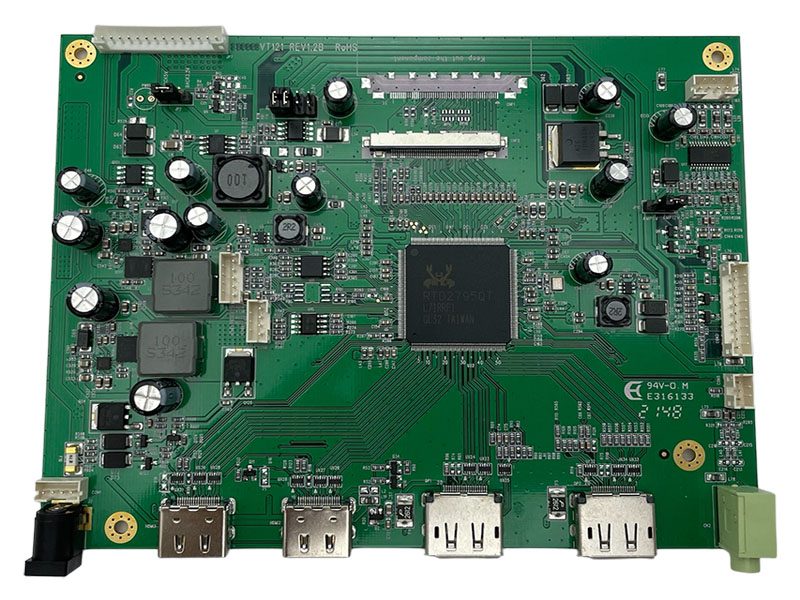

顯示器模組
型號：VT121
主要功能：
◎ A/D 轉換板專為連接 4K x 2K TFT 液晶顯示器模組設計，採用瑞昱（Realtek）主晶片，內含色彩處理引擎與音訊 DAC，能輸出高畫質影像與高品質音效。
◎ 支援 8 對 V-by-One 及 eDP 介面，適用於 4K x 2K 顯示器模組。
◎ A/D 轉換板提供 HDMI 與 DisplayPort 輸入，最高支援 4K x 2K 60Hz 輸入訊號。
◎ 支援畫面旋轉功能。
◎ 內建 10W x 2 音訊放大器（選配）。
◎ 在 HDMI 模式下，支援 6-bit、8-bit、10-bit 及 12-bit 色深。
◎ 在 DisplayPort 模式下，支援三種連結層速率：HBR2（5.4GHz）、HBR（2.7GHz）及 RBR（1.6GHz）。
◎ 寬電壓輸入範圍：12V 至 24V。
◎ 操作溫度範圍：0℃ 至 +50℃。
◎ 儲存溫度範圍：-40℃ 至 +60℃。
◎ 操作濕度範圍：0% 至 80%（無凝結）。
◎ 儲存濕度範圍：0% 至 80%（無凝結）。
◎ 符合 RoHS 環保規範。
下載
加入詢價
◎ A/D 轉換板專為連接 4K x 2K TFT 液晶顯示器模組設計，採用瑞昱（Realtek）主晶片，內含色彩處理引擎與音訊 DAC，能輸出高畫質影像與高品質音效。
◎ 支援 8 對 V-by-One 及 eDP 介面，適用於 4K x 2K 顯示器模組。
◎ A/D 轉換板提供 HDMI 與 DisplayPort 輸入，最高支援 4K x 2K 60Hz 輸入訊號。
◎ 支援畫面旋轉功能。
◎ 內建 10W x 2 音訊放大器（選配）。
◎ 在 HDMI 模式下，支援 6-bit、8-bit、10-bit 及 12-bit 色深。
◎ 在 DisplayPort 模式下，支援三種連結層速率：HBR2（5.4GHz）、HBR（2.7GHz）及 RBR（1.6GHz）。
◎ 寬電壓輸入範圍：12V 至 24V。
◎ 操作溫度範圍：0℃ 至 +50℃。
◎ 儲存溫度範圍：-40℃ 至 +60℃。
◎ 操作濕度範圍：0% 至 80%（無凝結）。
◎ 儲存濕度範圍：0% 至 80%（無凝結）。
◎ 符合 RoHS 環保規範。
規格表詳細資料：
A/D 板選項
| 模式 | Teleview 料號 | 描述 |
| 1 | C121A795A01-- | 2 HDMI + 2 DP，音訊，V-by-one |
| 2 | C121A795A21-- | 2 HDMI + 2 DP，音訊，eDP |
| 3 | C121P795A01-- | 2 HDMI + 2 DP，音訊，V-by-one，含電源板 |
元件資訊
| -- | -- | -- | -- |
| I/O | 輸入 | DisplayPort 1.2 | 顯示埠連接器 × 1 |
| DisplayPort 1.2 | 顯示埠連接器 × 1 | ||
| HDMI 2.0 | Type A 19Pin × 1 | ||
| HDMI 2.0 | Type A 19Pin × 1 | ||
| 按鍵板 | 5 鍵帶 LED 觸控開關 | ||
| 電源 | 2.5mm DC 插孔 | ||
| 音訊 | 3.5mm 音訊插孔 | ||
| 輸出 | 面板介面 | 41Pin / 0.5mm eDP 連接器×1 | |
| 面板介面 | 51Pin / 0.5mm V-by-1 連接器×1 | ||
| 音訊喇叭 | Wafer 4Pin 2.0mm (左右聲道各 1) | ||
| 電源 | -- | 輸入電源 | DC + 12V / +24V |
| 面板電源 | DC +3.3V / +5V / +12V | ||
| 操作模式 | 正常 / 待機 | ||
| 功率消耗 | 正常模式 <15W 待機模式 |
||
| 其他 | -- | 音訊功放 | 2 x 10W@8 歐姆 1Vrms 總諧波失真：10% |
| OSD 控制 | 電源、選單、退出、上、下 | ||
| OSD 語言 | 英文（可依需求新增） |
時序表
• 下表列出了此 A/D 板所支援的所有顯示模式；若顯示模式未包含在表中，則無法保證產品能正常運作。
• 該表涵蓋了大多數常用顯示模式，尤其是 VESA 標準定義的顯示模式。如客戶提供顯示時序資訊並經我們驗證通過，也可新增特殊顯示模式至表中。
• 並非每種應用都適用於表中所有模式，這取決於面板、解析度及部分關鍵參數。
• 雖然 A/D 板可支援 75Hz 垂直刷新率，但大多數面板無法支援。若超出面板極限範圍使用，可能導致面板損壞。
• 僅當輸入顯示模式與面板解析度一致時，才能呈現最佳顯示效果。
| Video Mode | f H (kHz) | fV (Hz) | Dot clock (MHz) | HDMI 1.4 | HDMI 2.0 | DisplayPort 1.2 | ||
| VESA | 640x400 | 37.9 | 85 | 31.5 | - | - | - | |
| VGA 640x480 | 31.469 | 59.94 | 25.175 | O | O | O | ||
| 37.861 | 72.809 | 31.5 | O | O | O | |||
| 37.5 | 75 | 31.5 | O | O | O | |||
| 720x400 | 31.47 | 70.08 | 28.3 | O | O | O | ||
| SVGA 800x600 | 35.156 | 56.25 | 36 | O | O | O | ||
| 37.879 | 60.317 | 40 | O | O | O | |||
| 48.077 | 72.188 | 50 | O | O | O | |||
| 46.875 | 75 | 49.5 | O | O | O | |||
| XGA 1024x768 | 48.363 | 60.004 | 65 | O | O | O | ||
| 56.476 | 70.069 | 75 | O | O | O | |||
| 60.023 | 75.029 | 78.75 | O | O | O | |||
| 1280x720 | 44.8 | 60 | 74.500 | O | O | O | ||
| 1280x768 | 47.776 | 59.87 | 79.5 | O | O | O | ||
| SXGA | 1152x864 | 67.5 | 75 | 108 | - | - | - | |
| 1280x1024 | 63.981 | 60.02 | 108 | O | O | O | ||
| 79.976 | 75.025 | 135 | O | O | O | |||
| WXGA 1360x768 | 47.712 | 60.015 | 85.5 | - | - | - | ||
| 1366x768 | 47.7 | 60 | 85.5 | O | O | O | ||
| 1400x1050 | 64.7 | 60 | 101 | - | - | - | ||
| 82.3 | 75 | 150 | - | - | - | |||
| 1440x900 | 55.935 | 59.88 | 106.5 | - | - | - | ||
| 70.6 | 75 | 136.75 | - | - | - | |||
| WSXGA+ 1680x1050 |
65.29 | 59.954 | 146.25 | O | O | O | ||
| 1920x1080 | 67.6 | 60 | 148.5 | O | O | O | ||
| 2560x1600 | 98.713 | 59.972 | 268.5 | O | O | O | ||
| 3840x2160 | 133.313 | 59.997 | 533.25 | - | O | O | ||
連接器定義說明
J2 (2.5mm DC 插孔) +12V/+24V 直流輸入介面
| NO. | 定義 | 描述 |
| 1 | +12V/+24V | +12V-+24V 直流電源輸入 |
| 2,3 | GND | 接地 |
CN2 (3.5mm 插孔) 音訊輸入介面
| NO. | 定義 | 描述 |
| 1,3,4 | GND | 接地 |
| 2 | 左聲道 | 左聲道 |
| 4 | 右聲道 | 右聲道 |
CON1 (2.0mm 4 針 DIP) +12V/+24V 直流輸入介面
| NO. | 定義 | 描述 |
| 1,2 | +12V/+24V | +12V-+24V 直流電源輸入 |
| 3,4 | GND | 接地 |
JP7 (2.0 mm 14Pin DIP)
| NO. | 定義 | 描述 |
| 1,2,3,4 | +12V | +12V 直流電源輸入 |
| 5,6,7,8 | GND | 接地 |
| 9 | BKL ADJ | 逆變器可調（調光） |
| 10 | BKL On/Off | 逆變器開關控制 |
| 11,12 | +5V | +5V 直流電源輸出 |
| 13 | +5V STB | +5V 直流電源輸入 |
| 14 | PS-ON | 電源模組控制 |
CON3 (2.0 mm 10 Pin DIP) 按鍵板
| NO. | 定義 | 描述 |
| 1 | SEL+ / Right | 上 / 右鍵 |
| 2 | SEL- / Left | 下 / 左鍵 |
| 3 | 訊號源/退出 | 輸入訊號源與退出 |
| 4 | 選單/確認 | OSD 選單 / 確認 |
| 5 | 電源鍵 | 電源鍵 |
| 6 | LED-G | 綠色 LED |
| 7 | LED-R | 橙色 LED |
| 8 | GND | 接地 |
| 9 | NC | 無接 |
| 10 | NC | 無接 |
CON4 (2.0mm 4 針 DIP) 10Wx2 音訊功放輸出
| NO. | 定義 | 描述 |
| 1 | 右聲道負 | 右聲道輸出 |
| 2 | 右聲道正 | 右聲道輸出 |
| 3 | 左聲道負 | 左聲道輸出 |
| 4 | 左聲道正 | 左聲道輸出 |
CON5 (2.0mm 3 針 DIP) 紅外線
| NO. | 定義 | 描述 |
| 1 | +5V | +5V 直流電源輸入 |
| 2 | IR | 紅外線接收 |
| 3 | GND | 接地 |
CON6 CON6 (2.0mm 4 針 DIP) UART 連接器
| NO. | 定義 | 描述 |
| 1 | +5V | 直流電 |
| 2 | Tx | UART 發送 |
| 3 | Rx | UART 接收 |
| 4 | GND | 接地 |
CON7 (2.0mm 5 針 DIP) I2C 連接器
| NO. | 定義 | 描述 |
| 1 | +5V | 直流電 |
| 2 | ABL | ADC GPIO 腳位 |
| 3 | SDA | I2C 資料 |
| 4 | SCL | I2C 時鐘 |
| 5 | GND | 接地 |
JP1 (2.54mm 8 針 DIP) 面板電源選擇
| NO. | 定義 | 描述 |
| 1-8 | +3.3V | +3.3V 面板電源 |
| 2-7 | +5V | +5V 面板電源 |
| 3-6,4-5 | +12V | +12V 面板電源 |
JP2 (2.54mm 3 針 DIP) 背光開關與高電位選擇
| NO. | 定義 | 描述 |
| 1-2 | +3.3V | +3.3V 高電位 |
| 2-3 | +5V | +5V 高電位 |
JP10 (2.54mm 3 針 DIP) 音訊功放選擇
| NO. | 定義 | 描述 |
| 1-2 | +5V | +5V 音訊功放電源 |
| 2-3 | +12V | +12V 音訊功放電源 |
CNF1（0.5 mm 51Pin SMD）V By One Signal Interface
| NO. | Definition | Description |
| 1 | GND | Ground |
| 2 | Lane 7 - | V By One 8th Pixel Negative |
| 3 | Lane 7 + | V By One 8th Pixel Positive |
| 4 | GND | Ground |
| 5 | Lane 6 - | V By One 7th Pixel Negative |
| 6 | Lane 6 + | V By One 7th Pixel Positive |
| 7 | GND | Ground |
| 8 | Lane 5 - | V By One 6th Pixel Negative |
| 9 | Lane 5 + | V By One 6th Pixel Positive |
| 10 | GND | Ground |
| 11 | Lane 4 - | V By One 5th Pixel Negative |
| 12 | Lane 4 + | V By One 5th Pixel Positive |
| 13 | GND | Ground |
| 14 | Lane 3 - | V By One 4th Pixel Negative |
| 15 | Lane 3 + | V By One 4th Pixel Positive |
| 16 | GND | Ground |
| 17 | Lane 2 - | V By One 3th Pixel Negative |
| 18 | Lane 2 + | V By One 3th Pixel Positive |
| 19 | GND | Ground |
| 20 | Lane 1 - | V By One 2th Pixel Negative |
| 21 | Lane 1 + | V By One 2th Pixel Positive |
| 22 | GND | Ground |
| 23 | Lane 0 - | V By One 1th Pixel Negative |
| 24 | Lane 0 + | V By One 1th Pixel Positive |
| 25 | GND | Ground |
| 26 | Lock_En | Lock detect output |
| 27 | HTP_DN | Hot plug detect output |
| 28 | 8b_10b | Select 8bit or 10bit |
| 29 | NC | NC |
| 30 | NC | NC |
| 31 | NC | NC |
| 32 | NC | NC |
| 33 | SCL | I2C SCL Signal(Reserve) |
| 34 | SDA | I2CSDASignal(Reserve) |
| 35 | NC | NC |
| 36 | NC | NC |
| 37 | 3.3V_GND | Select Local Dimming ON/OFF |
| 38 | GND | Ground |
| 39 | GND | Ground |
| 40 | GND | Ground |
| 41 | GND | Ground |
| 42 | NC | NC |
| 43 | NC | NC |
| 44 | V Panel | Power for Panel |
| 45 | V Panel | Power for Panel |
| 46 | V Panel | Power for Panel |
| 47 | V Panel | Power for Panel |
| 48 | V Panel | Power for Panel |
| 49 | V Panel | Power for Panel |
| 50 | V Panel | Power for Panel |
| 51 | V Panel | Power for Panel |
CNF2（0.5 mm 41Pin SMD）8LAN eDP Signal Interface
| NO. | Definition | Description |
| 1 | 2nd Lane3_N | Negative eDP differential data input |
| 2 | 2nd Lane3_P | Positive eDP differential data input |
| 3 | GND | Ground |
| 4 | 2nd Lane2_N | Negative eDP differential data input |
| 5 | 2nd Lane2_P | Positive eDP differential data input |
| 6 | GND | Ground |
| 7 | 2nd Lane1_N | Negative eDP differential data input |
| 8 | 2nd Lane1_P | Positive eDP differential data input |
| 9 | GND | Ground |
| 10 | 2nd Lane0_N | Negative eDP differential data input |
| 11 | 2nd Lane0_P | Positive eDP differential data input |
| 12 | GND | Ground |
| 13 | 2nd AUX_CH_P | Positive AUX Channel differential data input |
| 14 | 2nd AUX_CH_N | Negative AUX Channel differential data input |
| 15 | 2nd HPD | Hot plug detection |
| 16 | 1st Lane3_N | Negative eDP differential data input |
| 17 | 1st Lane3_P | Positive eDP differential data input |
| 18 | GND | Ground |
| 19 | 1st Lane2_N | Negative eDP differential data input |
| 20 | 1st Lane2_P | Positive eDP differential data input |
| 21 | GND | Ground |
| 22 | 1st Lane1_N | Negative eDP differential data input |
| 23 | 1st Lane1_P | Positive eDP differential data input |
| 24 | GND | Ground |
| 25 | 1st Lane0_N | Negative eDP differential data input |
| 26 | 1st Lane0_P | Positive eDP differential data input |
| 27 | GND | Ground |
| 28 | 1st AUX_CH_P | Positive AUX Channel differential data input |
| 29 | 1st AUX_CH_N | Negative AUX Channel differential data input |
| 30 | 1st HPD | Hot plug detection |
| 31 | NC | NC |
| 32 | NC | NC |
| 33 | NC | NC |
| 34 | NC | NC |
| 35 | GND | Ground |
| 36 | GND | Ground |
| 37 | GND | Ground |
| 38 | NC | NC |
| 39 | V Panel | Power for Panel |
| 40 | V Panel | Power for Panel |
| 41 | V Panel | Power for Panel |

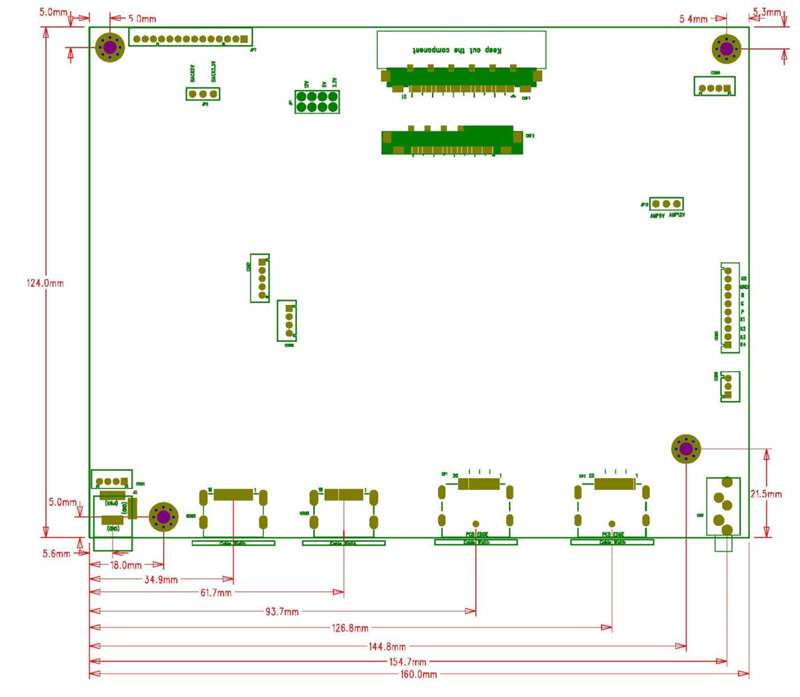

主板尺寸：
主板尺寸 :160mm*124mm
Screw holes*4:3.0mm
