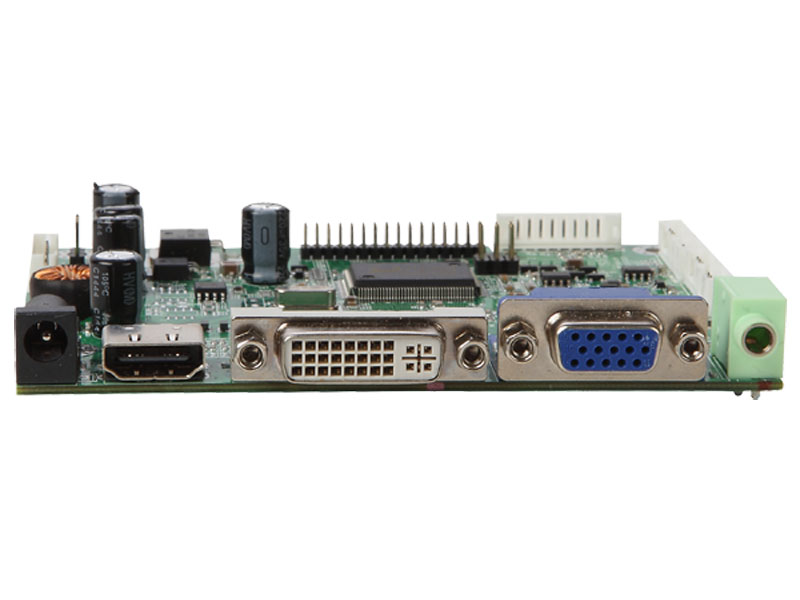

液晶顯示器模組
型號：KC46K
主要功能：
◎ 相容於 VGA 至 Full HD（1920x1200）解析度之 TFT 液晶顯示器模組面板
◎ 提供單像素（24位元）或雙像素（48位元）數位 RGB 輸出
◎ 支援 VGA 至 1920x1200 的垂直更新率最高達 75Hz，及支援高解析度（符合 VESA 標準時序）之 60Hz 更新率
◎ 支援 VGA 類比標準輸入訊號（15-pin D-Sub 接頭，選配）
◎ 可自動偵測 VGA 的獨立同步與複合同步訊號
◎ 支援數位訊號輸入 DVI 1.0（選配）
◎ 支援音訊擴大功能（選配）
◎ 支援 HDMI（High-Definition Multimedia Interface）輸入（選配）
◎ 支援 RS232 通訊介面（選配）
◎ 支援紅外線遙控功能（選配）
◎ 支援 DC 12V 電源輸入
◎ 操作溫度範圍：0°C ~ +50°C
廣溫版本：-30°C ~ +80°C
◎ 儲存溫度範圍：-40°C ~ +60°C
廣溫版本：-40°C ~ +80°C
◎ 符合 RoHS 環保規範
下載
加入詢價
◎ 相容於 VGA 至 Full HD（1920x1200）解析度之 TFT 液晶顯示器模組面板
◎ 提供單像素（24位元）或雙像素（48位元）數位 RGB 輸出
◎ 支援 VGA 至 1920x1200 的垂直更新率最高達 75Hz，及支援高解析度（符合 VESA 標準時序）之 60Hz 更新率
◎ 支援 VGA 類比標準輸入訊號（15-pin D-Sub 接頭，選配）
◎ 可自動偵測 VGA 的獨立同步與複合同步訊號
◎ 支援數位訊號輸入 DVI 1.0（選配）
◎ 支援音訊擴大功能（選配）
◎ 支援 HDMI（High-Definition Multimedia Interface）輸入（選配）
◎ 支援 RS232 通訊介面（選配）
◎ 支援紅外線遙控功能（選配）
◎ 支援 DC 12V 電源輸入
◎ 操作溫度範圍：0°C ~ +50°C
廣溫版本：-30°C ~ +80°C
◎ 儲存溫度範圍：-40°C ~ +60°C
廣溫版本：-40°C ~ +80°C
◎ 符合 RoHS 環保規範
規格表詳細資料：
A/D 板選配
| 模式 | Teleview 料號 | 描述 |
| 1 | C46KA486AIH-- | VGA+DVI+HDMI, audio |
| 2 | C46KA486NIH-- | VGA+DVI+HDMI,No audio |
A/D 板選配（寬溫型）
| 模式 | Teleview 料號 | 描述 |
| 1 | C46KA586AIH-- | VGA+DVI+HDMI, audio |
| 2 | C46KA486NIH-- | VGA+DVI+HDMI,No audio |
1. 支援時序表
| 模式 | 解析度 | 垂直頻率 (Hz) |
| 1 | 640*480 | 60/75 |
| 2 | 720*400 | 70 |
| 3 | 800*600 | 60/75 |
| 4 | 1024*768 | 60/75 |
| 5 | 1280*720 | 60 |
| 6 | 1280*1024 | 60/75 |
| 7 | 1360*768 | 60 |
| 8 | 1440*900 | 60 |
| 9 | 1680*1050 | 60 |
| 10 | 1920*1080 | 60 |
| 11 | 1920*1200 | 60 |
2. 連接器描述
● 連接器清單
| 連接器 | 功能 | 備註 |
| CN1 | VGA 連接器 | D-15F |
| CN2 | HDMI 連接器 | HDMI A Type |
| CN3 | 音訊輸入接孔 | ψ3.5 |
| CN4 | DVI 連接器 | DVI-D(single link) |
| CN5 | 電源連接器 | ψ2.5 |
| J4 | 電源連接器 | PH 2.0mm. 4Pin.180° |
| J5 | LVDS 液晶面板連接器 | PH 2.0mm. 32Pin.180° |
| J6 | 按鍵板連接器 | PH 2.0mm. 10Pin.180° |
| J7 | 逆變器連接器 | PH 2.0mm. 8Pin.180° |
| J8 | 喇叭連接器 | PH 2.0mm. 4Pin.180° |
| J9 | UART 串列埠連接器 | PH 2.0mm. 5Pin.180° |
| J11 | 紅外線接收器連接器 | PH 2.0mm. 3Pin.180° |
| J12 | 外接音訊放大器連接器 | PH 2.0mm. 5Pin.180° |
| JP1 | 3.3V / 5V / 12V 電壓選擇器 | PH 2.5mm. 2x3Pin.180° |
| JP2 | PWM / 類比訊號選擇器 | PH 2.5mm. 3Pin.180° |
連接器的接腳定義

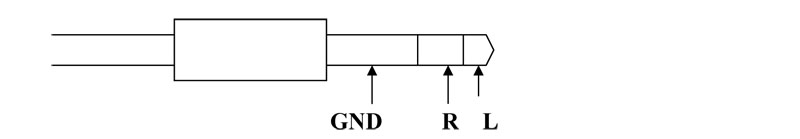

N3：音訊輸入連接器（3.5mm 耳機插孔）
J7: 逆變器連接器 (2.0mm 8 Pin DIP)
| Pin | 功能 | 備註 |
| 1,2 | 12V 輸入 | +12V直流電源 |
| 4,6 | GND | 接地 |
| 3 | 亮度控制 | 0V至5V類比訊號或PWM訊號 |
| 5 | 開關控制 | 5V ON;0V OFF |
| 4,8 | 5V 輸入/輸出 | +5V直流電源 |
注意：2.0mm 5腳連接器（腳位1至5）用於標準12V電源輸入及獨立逆變器。
2.0mm 3腳連接器（腳位6至8）用於含5V輸入的二合一電源供應。
J6: 鍵盤連接器（2.0 mm 10Pin DIP）
| Pin | 功能 | 備註 |
| 1 | SEL+(RIGHT) | 增加數值 |
| 2 | SEL-(LEFT) | 減少數值 |
| 3 | AUTO | 選單退出或 VGA 自動調整 |
| 4 | MENU | 進入主選單 |
| 5 | POWER | 電源開/關 |
| 6 | LED-G | 綠色 LED（電源開啟） |
| 7 | LED-R | 紅色 LED（省電模式） |
| 8 | GND | 接地 |
| 9 | N.C. | 未接 |
| 10 | N.C. | 未接 |
J4: 連接器(2.0 mm 4Pin DIP)
| Pin | 描述 | 備註 |
| 1,4 | 12V | +12V 直流電源供應 |
| 2,3 | GND | Ground |
J8: 音訊喇叭連接器 (2.0 mm 4Pin DIP)
| Pin | 描述 | 備註 |
| 1 | L- | 左聲道音訊負端 |
| 2 | L+ | 左聲道音訊正端 |
| 3 | R- | 右聲道音訊負端 |
| 4 | R+ | 右聲道音訊正端 |
J9: 連接器 (2.0 mm 5Pin DIP)
| Pin | 描述 | 備註 |
| 1 | V5B | +5V 直流電源 |
| 2 | Key2 | 模擬數位轉換光感測選配功能 |
| 3 | Tx | UART 傳送端 |
| 4 | Rx | UART 接收端 |
| 5 | GND | 接地 |
J11: 連接器 (2.0 mm 3Pin DIP)
| Pin | 描述 | 備註 |
| 1 | V5A | +5 伏直流電源 |
| 2 | IR | 中斷輸入 |
| 3 | GND | 接地 |
J12: 連接器 (2.0 mm 5Pin DIP)
| Pin | 描述 | 備註 |
| 1 | L_10W | 左聲道輸出 |
| 2 | R_10W | 右聲道輸出 |
| 3 | Mute_AMP | 功放靜音控制 |
| 4 | STB_AMP | 功放電源控制 |
| 5 | GND | 接地 |
JP1: 面板 B+ 5V / 3.3V / 12V 選擇器 (2.5 mm 2*3Pin DIP)
| Pin | 描述 | 備註 |
| 1- 6 | 3.3V | +3.3V 直流電源供應 |
| 2 - 5 | 5V | +5V 直流電源供應 |
| 3 - 4 | 12V | +12V 直流電源供應 |
JP2: PWM / 類比選擇器 (2.5 mm 3Pin DIP)
| Pin | 描述 | 備註 |
| 1- 2 | PWM | 變頻器 PWM 調光控制 |
| 2 - 3 | Analog | 變頻器直流電平控制 |
J5: 面板連接器 (2.0 mm 32 Pin DIP)
| Pin | Name ( 8 bit ) | 備註 |
| 1,2,3,4 | VDD | 電源供應 |
| 5,6 | GND | 接地 |
| 7 | RXEIN3- | EvenTx3- 資料腳 |
| 8 | RXEIN3+ | EvenTx3+ 資料腳 |
| 9 | RXEINC- | EvenTx- 時脈腳 |
| 10 | RXEINC+ | EvenTx+ 時脈腳 |
| 11 | RXEIN2- | EvenTx2- 資料腳 |
| 12 | RXEIN2+ | EvenTx2+ 資料腳 |
| 13 | RXEIN1- | EvenTx1- 資料腳 |
| 14 | RXEIN1+ | EvenTx1+ 資料腳 |
| 15 | RXEIN0- | EvenTx0- 資料腳 |
| 16 | RXEIN0+ | EvenTx0+ 資料腳 |
| 17 | RXOIN3- | OddTx3- 資料腳 |
| 18 | RXOIN3+ | OddTx3+ 資料腳 |
| 19 | RXOINC- | OddTx- 時脈腳 |
| 20 | RXOINC+ | OddTx+ 時脈腳 |
| 21 | RXOIN2- | OddTx2- 資料腳 |
| 22 | RXOIN2+ | OddTx2+ 資料腳 |
| 23 | RXOIN1- | OddTx1- 資料腳 |
| 24 | RXOIN1+ | OddTx1+ 資料腳 |
| 25 | RXOIN0- | OddTx0- 資料腳 |
| 26 | RXOIN0+ | OddTx0+ 資料腳 |
| 27,28,29,30 | N.C. | 無連接 |
| 31,32 | GND | 接地 |

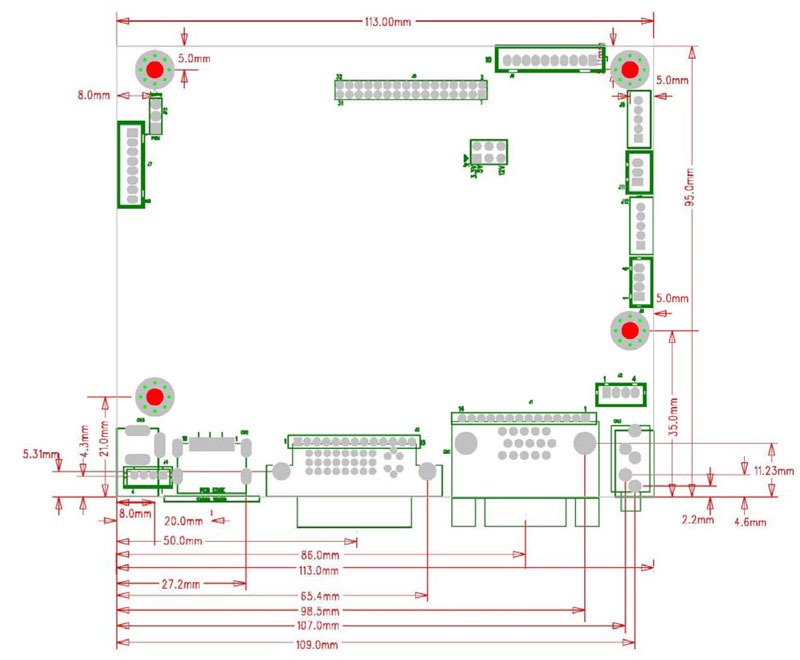

主板尺寸：
主板尺寸 :113mm*95mm
Screw holes*4:3.5mm
