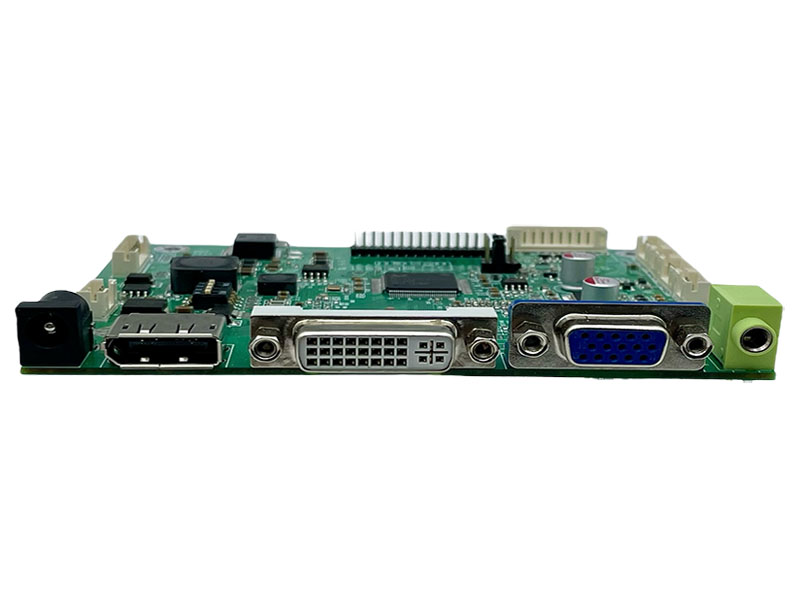

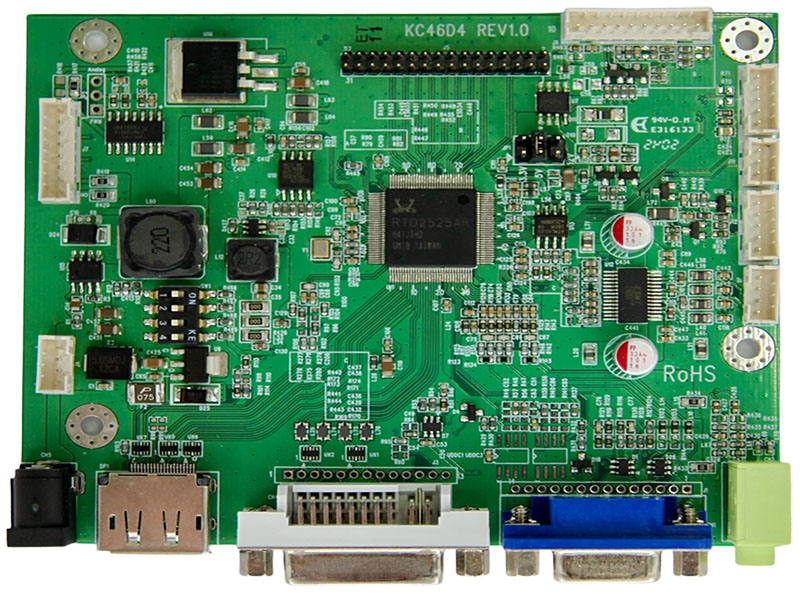

液晶驅動板
型號：KC46D4
◎ 此液晶驅動板相容於 VGA 至 Full HD 解析度（1920x1200）之 TFT LCD 面板。
◎ 支援單像素（24位元）或雙像素（48位元）數位 RGB 輸出。
◎ 液晶驅動板支援垂直更新率最高達 75Hz（適用於 VGA～1920x1200），更高解析度符合 VESA 標準時序則支援至 60Hz。
◎ 支援 VGA 類比標準輸入訊號（15-pin D-Sub 連接器，選配）。
◎ 自動偵測 VGA 分離同步與複合同步訊號。
◎ 支援 DVI 1.0 數位訊號輸入（選配）。
◎ 支援 DisplayPort 1.2 數位訊號輸入（選配）。
◎ 支援音訊擴大器功能（選配）。
◎ 支援 RS232 串列通訊介面（選配）。
◎ 支援紅外線遙控功能（選配）。
◎ DC 12V 電源輸入。
◎ 操作溫度範圍：-30°C ~ +80°C。
◎ 儲存溫度範圍：-40°C ~ +80°C。
◎ 符合 RoHS 有害物質限制指令規範。
下載
加入詢價
◎ 支援單像素（24位元）或雙像素（48位元）數位 RGB 輸出。
◎ 液晶驅動板支援垂直更新率最高達 75Hz（適用於 VGA～1920x1200），更高解析度符合 VESA 標準時序則支援至 60Hz。
◎ 支援 VGA 類比標準輸入訊號（15-pin D-Sub 連接器，選配）。
◎ 自動偵測 VGA 分離同步與複合同步訊號。
◎ 支援 DVI 1.0 數位訊號輸入（選配）。
◎ 支援 DisplayPort 1.2 數位訊號輸入（選配）。
◎ 支援音訊擴大器功能（選配）。
◎ 支援 RS232 串列通訊介面（選配）。
◎ 支援紅外線遙控功能（選配）。
◎ DC 12V 電源輸入。
◎ 操作溫度範圍：-30°C ~ +80°C。
◎ 儲存溫度範圍：-40°C ~ +80°C。
◎ 符合 RoHS 有害物質限制指令規範。
規格表詳細資料：
A/D板選項
| 模式 | Teleview 料號 | 描述 |
| 1 | C46D4525AIP-- | VGA+DVI+DP,audio |
| 2 | C46D4525NIP-- | VGA+DVI+DP,No audio |
1. 支援時序表
| 模式 | 解析度 | 垂直頻率（Hz） |
| 1 | 640*480 | 60/75 |
| 2 | 720*400 | 70 |
| 3 | 800*600 | 60/75 |
| 4 | 1024*768 | 60/75 |
| 5 | 1280*720 | 60 |
| 6 | 1280*1024 | 60/75 |
| 7 | 1360*768 | 60 |
| 8 | 1440*900 | 60 |
| 9 | 1680*1050 | 60 |
| 10 | 1920*1080 | 60 |
| 11 | 1920*1200 | 60 |
2. 接頭說明
● 接頭列表
| 連接器 | 功能 | 備註 |
| CN1 | VGA接頭 | D-15F |
| DP1 | 顯示埠接頭 | |
| CN4 | DVI接頭 | DVI-D(single link) |
| CN3 | 音訊輸入插孔 | ψ3.5 |
| CN5 | 電源接頭 | ψ2.5 |
| J4 | 電源接頭 | PH 2.0mm.4Pin.180° |
| J5 | LVDS用液晶面板接頭 | PH 2.0mm.32Pin.180° |
| J6 | 按鍵板接頭 | PH 2.0mm.10Pin.180° |
| J7 | 逆變器接頭 | PH 2.0mm.8Pin.180° |
| J8 | 喇叭接頭 | PH 2.0mm.4Pin.180° |
| J9 | UART/ABL接頭 | PH 2.0mm. 5Pin.180° |
| J11 | 紅外線接頭 | PH 2.0mm. 3Pin.180° |
| J12 | 外接擴大機接頭 | PH 2.0mm. 5Pin.180° |
| JP1 | 3.3V/5V/12V電壓選擇 | PH 2.5mm.2x3Pin.180° |
| JP2 | PWM / 類比選擇 | PH 2.5mm.3Pin.180° |
| SW1 | 時序選擇器 | PH 2.5mm. 2x4Pin. |
接頭腳位定義
CN1:VGA接頭（15針D-Sub）
| Pin | 描述 | 備註 |
| 1 | VGA R+ | Red analog |
| 2 | VGA G+ | Green analog |
| 3 | VGA B+ | Blue analog |
| 4 | N.C. | N.C. 不連接 |
| 5 | GND | 模擬接地 |
| 6 | VGA R- | Analog ground of RED |
| 7 | VGA G- | Analog ground of GREEN |
| 8 | VGA B- | Analog ground of BLUE |
| 9 | VGA 5V | Power of Cable +5Vdc |
| 10 | GND | Analog ground |
| 11 | N.C. | Not connect |
| 12 | DDC SDA | DDC序列資料 |
| 13 | HSIN | 水平同步 |
| 14 | VSIN | 垂直同步 |
| 15 | DDC SCL | DDC序列時鐘 |
顯示接頭
| Pin | 描述 | 備註 |
| 1 | ML_LANE3N | Lane 3 (-) |
| 2 | GND | Ground |
| 3 | ML_LANE3P | Lane 3 (+) |
| 4 | ML_LANE2N | Lane 2 (-) |
| 5 | GND | Ground |
| 6 | ML_LANE2P | Lane 2 (+) |
| 7 | ML_LANE1N | Lane 1 (-) |
| 8 | GND | Ground |
| 9 | ML_LANE1P | Lane 1 (+) |
| 10 | ML_LANE0N | Lane 0 (-) |
| 11 | GND | Ground |
| 12 | ML_LANE0P - | Lane 0 (+) |
| 13 | GND | Ground |
| 14 | GND | Ground |
| 15 | AUX_CHP | 輔助通道（正） |
| 16 | GND | Ground |
| 17 | AUX_CHN | 輔助通道（負） |
| 18 | HOT_PLUG | 熱插拔檢測 |
| 19 | RETURN | 電源回路 |
| 20 | DP_PWR | 接頭電源（3.3V 500mA） |
DVI-D（單連結）接頭
| Pin | 描述 | 備註 |
| 1 | DATA2- | TMDS Data 2- |
| 2 | DATA2+ | TMDS Data 2+ |
| 3 | DATA2/4 SHLD | Ground |
| 4 | DATA4- | Not connect |
| 5 | DATA4+ | Not connect |
| 6 | DDC CLK- | DDC clock |
| 7 | DDC DATA | DDC Data |
| 8 | A-VSHNC | Not connect |
| 9 | DATA1- | TMDS Data 1- |
| 10 | DATA1+ | TMDS Data 1+ |
| 11 | DATA1/3 SHLD | Ground |
| 12 | DATA3- | Not connect |
| 13 | DATA3+ | Not connect |
| 14 | +5v | 待機時電源 |
| 15 | DVI DETECT | DVI線材偵測 |
| 16 | H-PLUG-DET | 熱插拔偵測 |
| 17 | DATA0- | TMDS Data 0- |
| 18 | DATA0+ | TMDS Data 0+ |
| 19 | DATA0/5 SHLD | Ground |
| 20 | DATA5- | Not connect |
| 21 | DATA5+ | Not connect |
| 22 | CLK-SHLD | Ground |
| 23 | CLK+ | TMDS clock+ |
| 24 | CLK- | TMDS clock- |

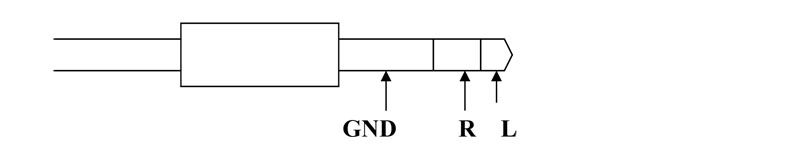

CN3 : 音訊輸入接頭（3.5mm插孔）
CN5: 電源接頭（2.5ψ 3針DIP）
| Pin | 描述 | 備註 |
| 1 | 12V | 輸入 +12V直流電 |
| 2,3 | GND | 接地 |
J4：接頭（2.0mm 4針DIP）
| Pin | 描述 | 備註 |
| 1,4 | DC 12V | 輸入 +12V直流電 |
| 2,3 | GND | 接地 |
J5：面板接頭（2.0mm 32針DIP）
| Pin | Name ( 8 bit ) | 備註 |
| 1,2,3,4 | VDD | 面板電源 |
| 5,6 | GND | 接地 |
| 7 | RXEIN3- | EvenTx3- Data Pin |
| 8 | RXEIN3+ | EvenTx3+ Data Pin |
| 9 | RXEINC- | EvenTx- Clock Pin |
| 10 | RXEINC+ | EvenTx+ Clock Pin |
| 11 | RXEIN2- | EvenTx2- Data Pin |
| 12 | RXEIN2+ | EvenTx2+ Data Pin |
| 13 | RXEIN1- | EvenTx1- Data Pin |
| 14 | RXEIN1+ | EvenTx1+ Data Pin |
| 15 | RXEIN0- | EvenTx0- Data Pin |
| 16 | RXEIN0+ | EvenTx0+ Data Pin |
| 17 | RXEIN3- | OddTx3- Data Pin |
| 18 | RXEIN3+ | OddTx3+ Data Pin |
| 19 | RXEINC- | OddTx- Clock Pin |
| 20 | RXEINC+ | OddTx+ Clock Pin |
| 21 | RXOIN2- | OddTx2- Data Pin |
| 22 | RXOIN2+ | OddTx2+ Data Pin |
| 23 | RXOIN1- | OddTx1- Data Pin |
| 24 | RXOIN1+ | OddTx1+ Data Pin |
| 25 | RXOIN0- | OddTx0- Data Pin |
| 26 | RXOIN0+ | OddTx0+ Data Pin |
| 27,28,29,30 | N.C. | 不連接 |
| 31,32 | GND | 接地 |
J6: 鍵盤接頭（2.0mm 10針DIP
| Pin | 功能 | 備註 |
| 1 | SEL+(RIGHT) | 增加數值 |
| 2 | SEL-(LEFT) | 減少數值 |
| 3 | AUTO | 退出主選單或VGA自動調整 |
| 4 | MENU | 進入主選單 |
| 5 | POWER | 電源 開/關 |
| 6 | LED-G | 綠色LED（電源開啟） |
| 7 | LED-R | 紅色LED（省電） |
| 8 | GND | 接地 |
| 9 | N.C. | 不連接 |
| 10 | N.C. | 不連接 |
J7：逆變器接頭（2.0mm 8針DIP）
| Pin | 功能 | 備註 |
| 1,2 | 12V Input | +12V直流電 |
| 4,6 | GND | 接地 |
| 3 | Brightness control | 0V – 5V 類比或PWM |
| 5 | ON/OFF Control | 5V ON;0V OFF |
| 7,8 | 5V | +5V直流電 |
（注意：2.0mm 5針接頭（腳位15）用於標準12V輸入及獨立逆變器。
2.0mm 3針接頭（腳位68）用於含5V輸入的二合一電源供應。）
J8: 音訊喇叭接頭（2.0mm 4針DIP）
| Pin | 描述 | 備註 |
| 1 | L- | 音訊左聲道負 |
| 2 | L+ | 音訊左聲道正 |
| 3 | R- | 音訊右聲道負 |
| 4 | R+ | 音訊右聲道正 |
J9: 接頭（2.0mm 5針DIP）
| Pin | 描述 | 備註 |
| 1 | 5V | 輸出 +5V直流電 |
| 2 | ABL | ADC光感測器選項 |
| 3 | Tx | UART傳輸 |
| 4 | Rx | UART接收 |
| 5 | GND | 接地 |
J11: 接頭（2.0mm 3針DIP）
| Pin | 描述 | 備註 |
| 1 | 5V | 輸出 +5V直流電 |
| 2 | IR | 中斷輸入 |
| 3 | GND | 接地 |
J12: 接頭（2.0mm 5針DIP）
| Pin | 描述 | 備註 |
| 1 | L_10W | 左聲道輸出 |
| 2 | R_10W | 右聲道輸出 |
| 3 | Mute_AMP | 控制擴大機靜音 |
| 4 | STB_AMP | 控制擴大機電源 |
| 5 | GND | 接地 |
JP1: 5V/3.3V/12V電壓選擇器（2.5mm 2x3針DIP）
| Pin | 描述 | 備註 |
| 1-6 | 3.3V | Power supply of +3.3Vdc |
| 2-5 | 5V | Power supply of +5Vdc |
| 3-4 | 12V | Power supply of +12Vdc |

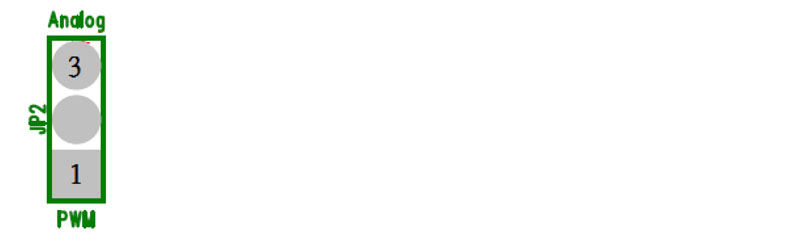

JP2:PWM / 類比選擇器（2.5mm 3針DIP）
| Pin | 描述 | 備註 |
| 1-2 | PWM | 逆變器PWM控制 |
| 2-3 | Analog | 逆變器直流電平控制 |
韌體時序選擇器（2.5mm 2x4針SMT）
| Pin | 描述 | 備註 |
| 0 | -- | 640*480 |
| 1 | -- | 800*600 |
| 2 | -- | 1024*768 |
| 1,2 | -- | 1280*800 |
| 3 | -- | 1280*1024 |
| 1,3 | -- | 1366*768 |
| 2,3 | -- | 1920*1080 |

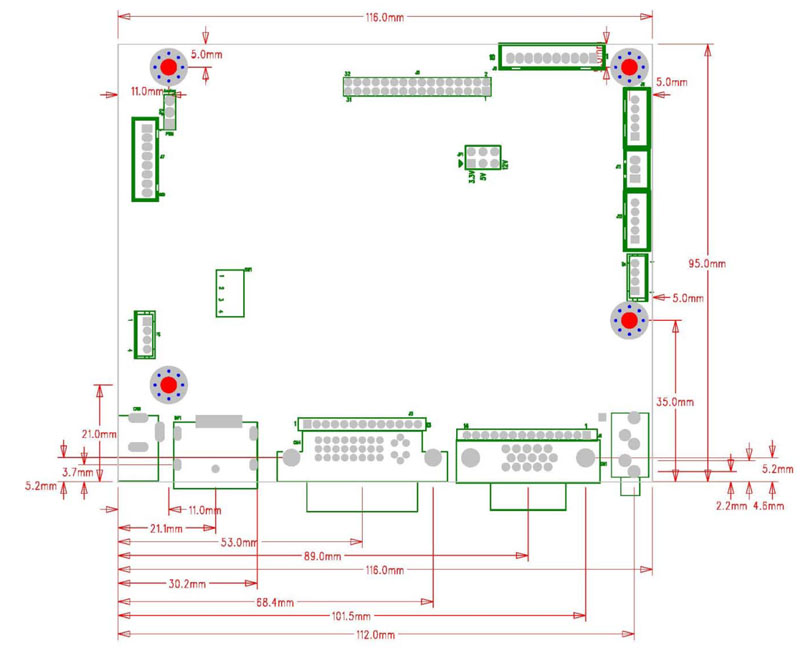

主板尺寸：
主板尺寸 :116mm*95mm
Screw holes*4:3.5mm
