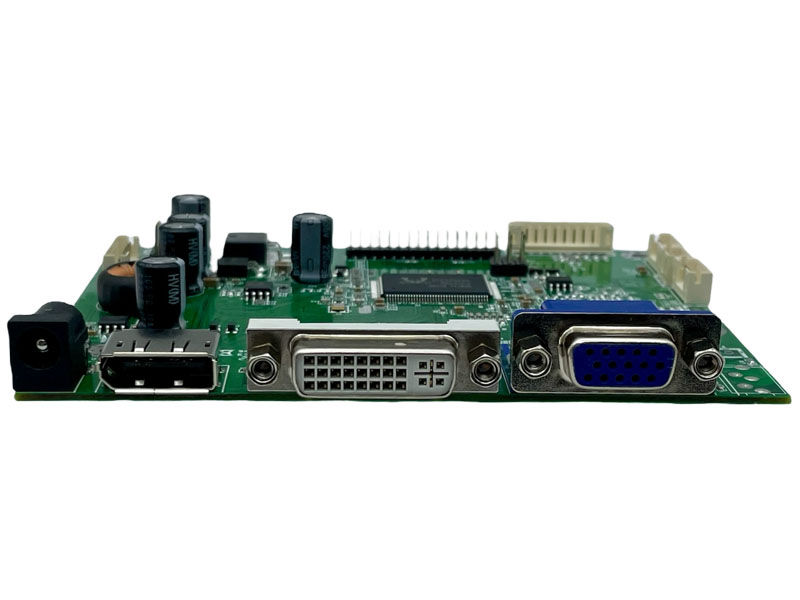

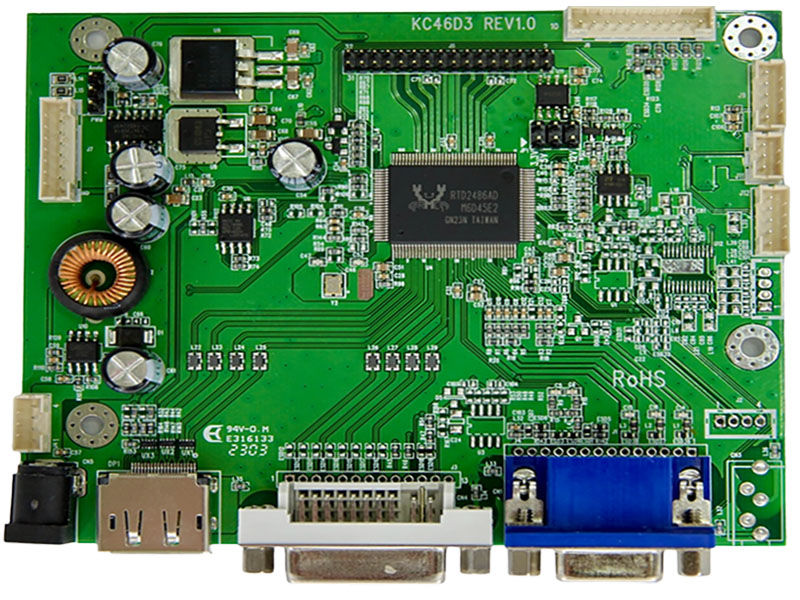

液晶控制板
型號：KC46D3
主要功能：
◎ 此液晶控制板相容於 VGA 至 Full HD 解析度（1920x1200）之 TFT LCD 面板。
◎ 提供單像素（24位元）或雙像素（48位元）數位 RGB 輸出。
◎ 支援垂直更新率最高達 75Hz（適用於 VGA ~ 1920x1200 解析度），更高解析度符合 VESA 標準時序支援至 60Hz。
◎ 液晶控制板支援 VGA 類比標準輸入訊號（15-pin D-Sub 連接器，選配）。
◎ 自動偵測 VGA 分離同步與複合同步訊號。
◎ 支援 DVI 1.0 數位訊號輸入（選配）。
◎ 支援 DisplayPort 數位訊號輸入（選配）。
◎ 支援音訊擴大器功能（選配）。
◎ 支援 RS232 串列通訊介面（選配）。
◎ 支援紅外線遙控功能（選配）。
◎ DC 12V 電源輸入。
◎ 符合 RoHS 有害物質限制指令規範。
◎ 操作溫度範圍：0°C ~ +50°C
寬溫版操作範圍：-30°C ~ +80°C
◎ 儲存溫度範圍：-40°C ~ +60°C
寬溫版儲存範圍：-40°C ~ +80°C
下載
加入詢價
◎ 此液晶控制板相容於 VGA 至 Full HD 解析度（1920x1200）之 TFT LCD 面板。
◎ 提供單像素（24位元）或雙像素（48位元）數位 RGB 輸出。
◎ 支援垂直更新率最高達 75Hz（適用於 VGA ~ 1920x1200 解析度），更高解析度符合 VESA 標準時序支援至 60Hz。
◎ 液晶控制板支援 VGA 類比標準輸入訊號（15-pin D-Sub 連接器，選配）。
◎ 自動偵測 VGA 分離同步與複合同步訊號。
◎ 支援 DVI 1.0 數位訊號輸入（選配）。
◎ 支援 DisplayPort 數位訊號輸入（選配）。
◎ 支援音訊擴大器功能（選配）。
◎ 支援 RS232 串列通訊介面（選配）。
◎ 支援紅外線遙控功能（選配）。
◎ DC 12V 電源輸入。
◎ 符合 RoHS 有害物質限制指令規範。
◎ 操作溫度範圍：0°C ~ +50°C
寬溫版操作範圍：-30°C ~ +80°C
◎ 儲存溫度範圍：-40°C ~ +60°C
寬溫版儲存範圍：-40°C ~ +80°C
規格表詳細資料：
A/D 板選項
| 模式 | Teleview 料號 | 描述 |
| 1 | C46D3486AIP-- | VGA+DVI+DP,audio |
| 2 | C46D3486NIP-- | VGA+DVI+DP,No audio |
| 3 | C46D3486NP0-- | VGA+DP,No audio |
A/D 板選項（寬溫型）
| 模式 | Teleview 料號 | 描述 |
| 1 | C46D3586NIP-- | VGA+DVI+HDMI, audio |
1. 支援時序表
| 模式 | 解析度 | 垂直頻率 Hz |
| 1 | 640*480 | 60/75 |
| 2 | 720*400 | 70 |
| 3 | 800*600 | 60/75 |
| 4 | 1024*768 | 60/75 |
| 5 | 1280*720 | 60 |
| 6 | 1280*1024 | 60/75 |
| 7 | 1360*768 | 60 |
| 8 | 1440*900 | 60 |
| 9 | 1680*1050 | 60 |
| 10 | 1920*1080 | 60 |
| 11 | 1920*1200 | 60 |
2. 接頭說明
● 接頭列表
| 連接頭 | 功能 | 備註 |
| CN1 | VGA 接頭 | D-15F |
| DP1 | Display Port 接頭 | |
| CN4 | DVI 接頭 | DVI-D(single link) |
| CN3 | 音訊輸入接孔 | ψ3.5 |
| CN5 | 電源接頭 | ψ2.5 |
| J4 | 電源接頭 | PH 2.0mm.4Pin.180° |
| J5 | LVDS 面板接頭 | PH 2.0mm.32Pin.180° |
| J6 | 按鍵板接頭 | PH 2.0mm.10Pin.180° |
| J7 | LED 驅動器接頭 | PH 2.0mm.8Pin.180° |
| J8 | 喇叭接頭 | PH 2.0mm.4Pin.180° |
| J9 | UART 接頭 | PH 2.0mm. 5Pin.180° |
| J11 | 紅外線接頭 | PH 2.0mm. 3Pin.180° |
| J12 | 外接擴大器接頭 | PH 2.0mm. 5Pin.180° |
| JP1 | 3.3V/5V/12V 電壓選擇器 | PH 2.5mm.2x3Pin.180° |
| JP2 | PWM / 類比選擇器 | PH 2.5mm.3Pin.180° |
接頭腳位定義

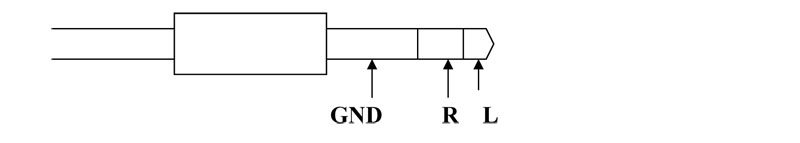

CN3 : 音訊輸入接孔 (phone jackψ3.5)
J7: 逆變器接頭 (2.0mm 8 Pin DIP)
| Pin | 功能 | 備註 |
| 1,2 | 12V Input | +12V直流電源供應 |
| 4,6 | GND | 接地 |
| 3 | 亮度控制 | 0V-5V 類比或 PWM 控制 |
| 5 | ON/OFF Control | 5V 開；0V 關 |
| 7,8 | 5V | +5V直流電 |
注意：2.0mm 5針接頭（腳位1～5）用於標準12V輸入及獨立逆變器。
2.0mm 3針接頭（腳位6～8）用於含5V輸入的二合一電源供應。
J6: Key Pad Connector (2.0 mm 10Pin DIP)
| Pin | JE/ S | 備註 |
| 1 | SEL+(RIGHT) | 數值增加 |
| 2 | SEL-(LEFT) | 數值減少 |
| 3 | AUTO | 選單退出或 VGA 自動調整 |
| 4 | MENU | 進入主選單 |
| 5 | POWER | 電源開/關 |
| 6 | LED-G | 綠色 LED（電源開） |
| 7 | LED-R | 紅色 LED（省電模式） |
| 8 | GND | 接地 |
| 9 | N.C. | 接地 |
| 10 | N.C. | 未接 |
J4: 電源接頭 (2.0 mm 4Pin DIP)
| Pin | 描述 | 備註 |
| 1,4 | 12V | +12V直流電源供應 |
| 2,3 | GND | 接地 |
J8: 喇叭接頭 (2.0 mm 4Pin DIP)
| Pin | 描述 | 備註 |
| 1 | L- | 左聲道 - |
| 2 | L+ | 左聲道 + |
| 3 | R- | 右聲道 - |
| 4 | R+ | 右聲道 + |
J9: Connector (2.0 mm 5Pin DIP)
| Pin | 描述 | 備註 |
| 1 | V5B | +5Vdc |
| 2 | Key2 | ADC 光感測選項 |
| 3 | Tx | UART 傳輸 |
| 4 | Rx | UART 接收 |
| 5 | GND | 接地 |
J11: Connector (2.0 mm 3Pin DIP)
| Pin | 描述 | 備註 |
| 1 | V5A | +5Vdc |
| 2 | IR | 中斷輸入 |
| 3 | GND | Ground |
J12: Connector (2.0 mm 5Pin DIP)
| Pin | 描述 | 備註 |
| 1 | L_10W | 左聲道輸出 |
| 2 | R_10W | 右聲道輸出 |
| 3 | Mute_AMP | 功放靜音控制 |
| 4 | STB_AMP | 功放電源控制 |
| 5 | GND | 接地 |
JP1: 面板 B+ 5V/3.3V/12V 選擇器 (2.5 mm 2*3Pin DIP)
| Pin | 描述 | 備註 |
| 1-6 | 3.3V | +3.3V 直流電源供應 |
| 2-5 | 5V | +5V 直流電源供應 |
| 3-4 | 12V | +12V直流電源供應 |
JP2:PWM / 類比選擇器 (2.5 mm 3Pin DIP)
| Pin | 描述 | 備註 |
| 1-2 | PWM | PWM 背光控制 |
| 2-3 | Analog | 背光直流電平控制 |
J5:面板接頭 (2.0 mm 32 Pin DIP)
| Pin | Name ( 8 bit ) | 備註 |
| 1,2,3,4 | VDD | Power supply for panel |
| 5,6 | GND | Ground |
| 7 | RXEIN3- | EvenTx3- Data Pin |
| 8 | RXEIN3+ | EvenTx3+ Data Pin |
| 9 | RXEINC- | EvenTx- Clock Pin |
| 10 | RXEINC+ | EvenTx+ Clock Pin |
| 11 | RXEIN2- | EvenTx2- Data Pin |
| 12 | RXEIN2+ | EvenTx2+ Data Pin |
| 13 | RXEIN1- | EvenTx1- Data Pin |
| 14 | RXEIN1+ | EvenTx1+ Data Pin |
| 15 | RXEIN0- | EvenTx0- Data Pin |
| 16 | RXEIN0+ | EvenTx0+ Data Pin |
| 17 | RXOIN3- | OddTx3- Data Pin |
| 18 | RXOIN3+ | OddTx3+ Data Pin |
| 19 | RXOINC- | OddTx- Clock Pin |
| 20 | RXOINC+ | OddTx+ Clock Pin |
| 21 | RXOIN2- | OddTx2- Data Pin |
| 22 | RXOIN2+ | OddTx2+ Data Pin |
| 23 | RXOIN1- | OddTx1- Data Pin |
| 24 | RXOIN1+ | OddTx1+ Data Pin |
| 25 | RXOIN0- | OddTx0- Data Pin |
| 26 | RXOIN0+ | OddTx0+ Data Pin |
| 27,28,29,30 | N.C. | Not connect |
| 31,32 | GND | Ground |

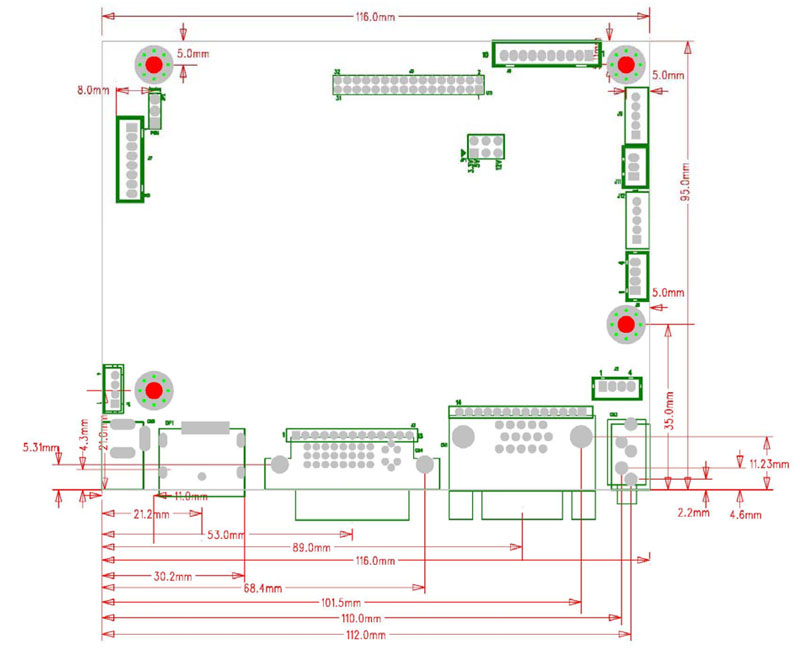

主板尺寸：
主板尺寸 :116mm*95mm
Screw holes*4:3.5mm
