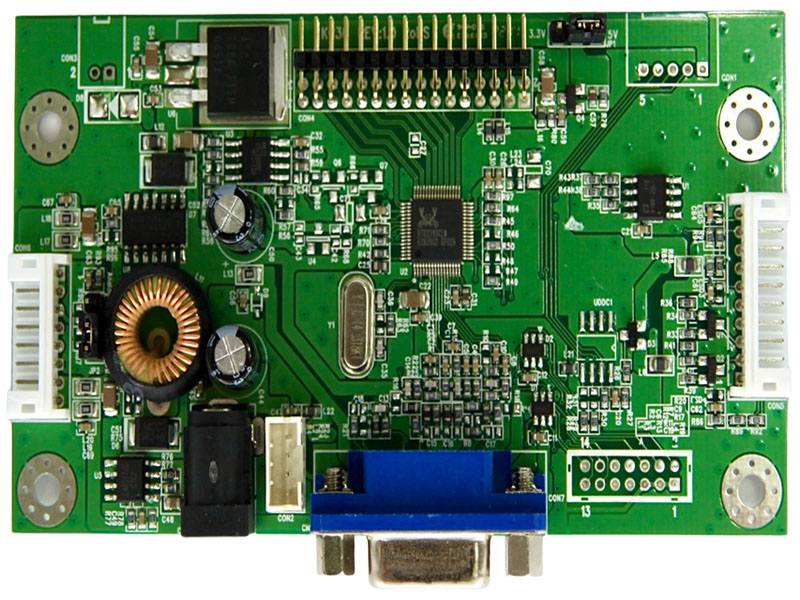

螢幕主機板
型號：KC36
主要功能：
◎ 本螢幕主機板相容於 VGA 至 Full HD 解析度（1920x1080）之 TFT LCD 面板。
◎ 支援單像素（24位元）或雙像素（48位元）數位 RGB 輸出。
◎ 螢幕主機板支援符合 VESA 標準時序之垂直更新率最高至 75Hz。
◎ 支援 VGA 類比標準輸入訊號（15-pin D-Sub 連接器）。
◎ 自動偵測 VGA 分離同步（Separate Sync）與複合同步（Composite Sync）訊號。
◎ 支援 RS232 串列通訊介面（選配）。
◎ DC 12V 電源輸入。
◎ 操作溫度範圍：-10°C 至 +60°C。
◎ 儲存溫度範圍：-20°C 至 +70°C。
◎ 符合 RoHS 環保規範。
下載
加入詢價
◎ 本螢幕主機板相容於 VGA 至 Full HD 解析度（1920x1080）之 TFT LCD 面板。
◎ 支援單像素（24位元）或雙像素（48位元）數位 RGB 輸出。
◎ 螢幕主機板支援符合 VESA 標準時序之垂直更新率最高至 75Hz。
◎ 支援 VGA 類比標準輸入訊號（15-pin D-Sub 連接器）。
◎ 自動偵測 VGA 分離同步（Separate Sync）與複合同步（Composite Sync）訊號。
◎ 支援 RS232 串列通訊介面（選配）。
◎ DC 12V 電源輸入。
◎ 操作溫度範圍：-10°C 至 +60°C。
◎ 儲存溫度範圍：-20°C 至 +70°C。
◎ 符合 RoHS 環保規範。
規格表詳細資料：
A/D板選項
| 模式 | Teleview 料號 | 描述 |
| 1 | C36--280ND0-- | VGA, No audio |
1. 支援時序表
| 模式 | 解析度 | 垂直頻率(Hz) |
| 1 | 640*480 | 60/75 |
| 2 | 720*400 | 70 |
| 3 | 800*600 | 60/75 |
| 4 | 1024*768 | 60/75 |
| 5 | 1280*720 | 60 |
| 6 | 1280*1024 | 60/75 |
| 7 | 1360*768 | 60 |
| 8 | 1440*900 | 60 |
| 9 | 1680*1050 | 60 |
| 10 | 1920*1080 | 60 |
2. 接頭說明
● 接頭列表
| 連接器 | 功能 | 備註 |
| CN1 | VGA接頭 | D-15F |
| CN2 | 電源接頭 | ψ2.5 |
| CON1 | UART接頭 | PH 2.0mm.5Pin.180° |
| CON2 | 12V輸入接頭 | PH 2.0mm.4Pin.180° |
| CON3 | 5V輸出接頭 | PH 2.0mm.2Pin.90° |
| CON4 | 面板接頭 | PH 2.0 2*16Pin.180° |
| CON5 | 鍵盤接頭 | PH 2.0mm.10Pin.180° |
| CON6 | 背光驅動接頭 | PH 2.0mm.8Pin.180° |
| JP2 | 類比/PWM選擇器 | PH 2.5mm.3Pin.180° |
| JP1 | 3.3V/5V電壓選擇器 | PH 2.5mm.3Pin.180° |
接頭腳位定義
CON1: UART接頭（2.0mm 5針DIP）
| Pin | 描述 | 備註 |
| 1 | +5V | +5V直流電 |
| 2 | 保留 | ADC光感測器選項 |
| 3 | Tx | UART傳送 |
| 4 | Rx | UART接收 |
| 5 | GND | 接地 |
CON2: 12V輸入接頭（2.0mm 4針DIP）
| Pin | 描述 | 備註 |
| 1,4 | +12V | +12V直流電源 |
| 2,3 | GND | 接地 |
CON3: 5V輸出接頭（2.0mm 2針DIP）
| Pin | 描述 | 備註 |
| 1 | +5V | +5V直流電 |
| 2 | GND | 接地 |
CON4: 面板接頭（2.0mm 32針DIP）
| Pin | Name | |
| 1,2,3,4 | VDD | 面板電源 |
| 5,6,7,8 | GND | 接地 |
| 9 | RXEIN3- | EvenTx3- Data Pin |
| 10 | RXEIN3+ | EvenTx3+ Data Pin |
| 11 | RXECLKIN- | EvenTx- Clock Pin |
| 12 | RXECLKIN+ | EvenTx+ Clock Pin |
| 13 | RXEIN2- | EvenTx2- Data Pin |
| 14 | RXEIN2+ | EvenTx2+ Data Pin |
| 15 | RXEIN1- | EvenTx1- Data Pin |
| 16 | RXEIN1+ | EvenTx1+ Data Pin |
| 17 | RXEIN0- | EvenTx0- Data Pin |
| 18 | RXEIN0+ | EvenTx0+ Data Pin |
| 19,20 | GND | 接地 |
| 21 | RXOIN3- | OddTx3- Data Pin |
| 22 | RXOIN3+ | OddTx3+ Data Pin |
| 23 | RXOCLKIN- | OddTx- Clock Pin |
| 24 | RXOCLKIN+ | OddTx+ Clock Pin |
| 25 | RXOIN2- | OddTx2- Data Pin |
| 26 | RXOIN2+ | OddTx2+ Data Pin |
| 27 | RXOIN1- | OddTx1- Data Pin |
| 28 | RXOIN1+ | OddTx1+ Data Pin |
| 29 | RXOIN0- | OddTx0- Data Pin |
| 30 | RXOIN0+ | OddTx0+ Data Pin |
| 31,32 | GND | 接地 |
CON5: 鍵盤接頭（2.0mm 10針DIP）
| Pin | 功能 | 備註 |
| 1 | POWER | 電源開/關 |
| 2 | G-LED | 綠色LED（電源開啟） |
| 3 | R-LED | 紅色LED（省電模式） |
| 4 | GND | 接地 |
| 5 | MENU | 進入主選單 |
| 6 | SEL+( RIGHT) | 增加數值 |
| 7 | SEL-( LEFT) | 減少數值 |
| 8 | AUTO/EXIT | 退出主選單或VGA自動調整 |
| 9 | N.C. | 不連接 |
| 10 | N.C. | 不連接 |
CON6: 逆變器接頭（2.0mm 8針DIP）
| Pin | 功能 | 備註 |
| 1,2 | 12V | 輸入+12V直流電源 |
| 4,6 | GND | 接地 |
| 3 | 亮度控制 | DC 0V(最大) - 5V(最小) 或PWM |
| 5 | 開關控制 | 5V ON;0V OFF |
| 7,8 | 5V輸入/輸出 | +5V直流電 |
注意：2.0mm 5針接頭（腳位15）用於標準12V輸入及獨立逆變器。
2.0mm 3針接頭（腳位68）用於二合一含5V輸入電源。
JP2: 類比/PWM選擇器（2.5mm 3針DIP）
| Pin | 描述 | 備註 |
| 1-2 | PWM | 逆變器控制 |
| 2-3 | Analog | 逆變器直流電平控制 |
JP1: 面板B+ 3.3V/5V選擇器（2.5mm 3針DIP）
| Pin | 描述 | 備註 |
| 1-2 | 5V | +5V直流電源 |
| 2-3 | 3.3V | +3.3V直流電源 |
主板尺寸：
主板尺寸 :105mm*57mm
Screw holes*4:3.5mm
