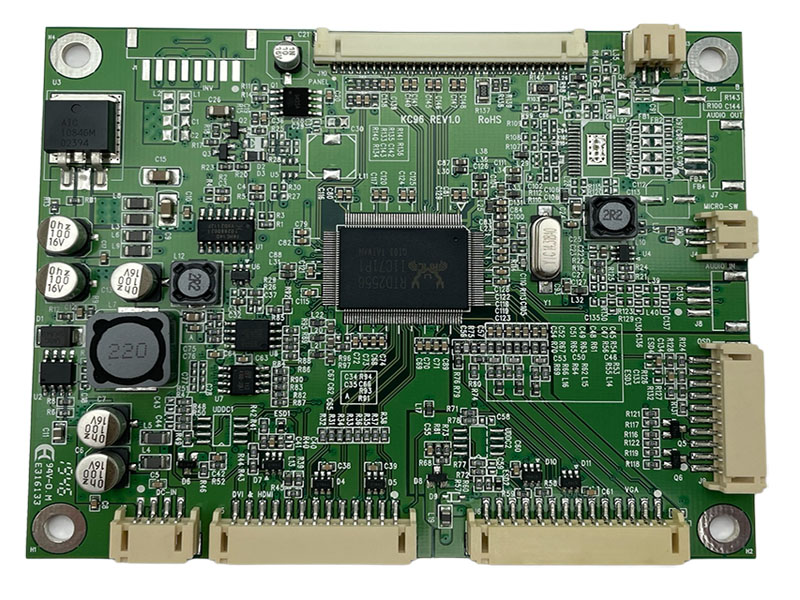

顯示器控制板
型號：KC96
主要功能：
◎ 本顯示器控制板相容解析度範圍從 VGA 到 1920x1200 TFT 液晶面板。
◎ 提供單像素（24位元）或雙像素（48位元）數位 RGB 輸出。
◎ 支援垂直刷新率最高達 75Hz（VGA 至 1920x1200）及 60Hz（較高解析度，符合 VESA 標準時序）。
◎ 支援 VGA 類比標準輸入訊號（14-pin 2.0mm 連接器）。
◎ 自動偵測 VGA 的分離同步與複合同步訊號。
◎ 支援立體聲音訊放大器功能，並附立體聲輸出接頭（選配）。
◎ 支援數位訊號輸入（13-pin 2.0mm 連接器）。
◎ 微動開關偵測功能，用於自動開關電源節能，透過接地連接確保微動開關壽命。
◎ 全表面黏著元件（Full SMD）／超薄型設計（高度低於7.5mm），特別適合用於 KVM 裝置的顯示器控制板。
◎ 支援非線性比例縮放，可由 4:3 轉換至 16:9 或由 16:9 轉換至 4:3。
◎ 支援 8-bit 輸出，採用 eDP 介面。
◎ 支援 4 線道 eDP 高速率（HBR）。
◎ 符合 RoHS 環保規範。
電氣規格
◎ 電源供應
A/D 轉換板輸入：12V DC，3A
eDP 面板輸出：3.3V / 5V
其他板卡輸出：5V
◎ 功耗（不含面板及逆變器）
節電/關機模式：<0.15W / <0.12W
◎ 音訊輸出
喇叭阻抗：8Ω，輸出功率 2W
◎ 環境條件
操作溫度／濕度：0℃ ~ 50℃ ／ 0 ~ 80%（無凝結）
儲存溫度／濕度：-40℃ ~ 70℃ ／ 0 ~ 90%
下載
加入詢價
◎ 本顯示器控制板相容解析度範圍從 VGA 到 1920x1200 TFT 液晶面板。
◎ 提供單像素（24位元）或雙像素（48位元）數位 RGB 輸出。
◎ 支援垂直刷新率最高達 75Hz（VGA 至 1920x1200）及 60Hz（較高解析度，符合 VESA 標準時序）。
◎ 支援 VGA 類比標準輸入訊號（14-pin 2.0mm 連接器）。
◎ 自動偵測 VGA 的分離同步與複合同步訊號。
◎ 支援立體聲音訊放大器功能，並附立體聲輸出接頭（選配）。
◎ 支援數位訊號輸入（13-pin 2.0mm 連接器）。
◎ 微動開關偵測功能，用於自動開關電源節能，透過接地連接確保微動開關壽命。
◎ 全表面黏著元件（Full SMD）／超薄型設計（高度低於7.5mm），特別適合用於 KVM 裝置的顯示器控制板。
◎ 支援非線性比例縮放，可由 4:3 轉換至 16:9 或由 16:9 轉換至 4:3。
◎ 支援 8-bit 輸出，採用 eDP 介面。
◎ 支援 4 線道 eDP 高速率（HBR）。
◎ 符合 RoHS 環保規範。
電氣規格
◎ 電源供應
A/D 轉換板輸入：12V DC，3A
eDP 面板輸出：3.3V / 5V
其他板卡輸出：5V
◎ 功耗（不含面板及逆變器）
節電/關機模式：<0.15W / <0.12W
◎ 音訊輸出
喇叭阻抗：8Ω，輸出功率 2W
◎ 環境條件
操作溫度／濕度：0℃ ~ 50℃ ／ 0 ~ 80%（無凝結）
儲存溫度／濕度：-40℃ ~ 70℃ ／ 0 ~ 90%
規格表詳細資料：
A/D 板選項
| 模式 | Teleview 料號 | 描述 |
| 1 | C96--556A00-- | VGA+HDMI，含音訊 |
| 2 | C96--556N00-- | VGA+HDMI，不含音訊 |
1. 支援時序表
| 模式 | 解析度 | 垂直頻率(赫茲) |
| 1 | 640*480 | 60/75 |
| 2 | 720*400 | 70 |
| 3 | 800*600 | 60/75 |
| 4 | 1024*768 | 60/75 |
| 5 | 1280*720 | 60 |
| 6 | 1280*1024 | 60/75 |
| 7 | 1360*768 | 60 |
| 8 | 1440*900 | 60 |
| 9 | 1680*1050 | 60 |
| 10 | 1920*1080 | 60 |
| 11 | 1920*1200 | 60 |
2. 連接器描述
● 連接器列表
| 連接器 | 功能 | 備註 |
| J6 | VGA input connector | 2.0mm. 14Pin. 90° |
| J5 | HDMI input connector | 2.0mm. 13Pin. 90° |
| J2 | Power input connector | 2.0mm. 4Pin. 90° |
| J10 | LCD Panel for eDP | 1.25mm. 30Pin.90° |
| J9 | Key pad connector | 2.0mm. 10Pin.90° |
| J1 | Inverter connector | 2.0mm .8Pin.90° |
| J7 | Speaker connector | 2.0mm. 4Pin. 90° |
| J8 | Audio line IN | 2.0mm. 3Pin. 90° |
| J4 | Micro SW connector | 2.0mm. 2Pin. 90° |
| J3 | 5V output connector | 2.0mm. 2Pin. 90° |
連接器針腳定義
J1: 逆變器連接器r (2.0mm 8 Pin SMD)
| Pin | 功能 | 備註 |
| 1,2,8 | 12V Input | Power supply of +12Vdc |
| 3,5,7 | GND | 接地 |
| 4 | 亮度控制 | 0V – 5V Analog or PWM |
| 6 | 開關控制 | 5V ON;0V OFF |
J9: 鍵盤連接器 (2.0 mm 10Pin SMD)
| Pin | 功能 | 備註 |
| 1 | LED-G | 綠色 LED（電源開啟） |
| 2 | N.C. | 不連接 |
| 3 | LED-R Red | 紅色 LED（節能狀態） |
| 4 | N.C. | 不連接 |
| 5 | AUTO | 退出主選單或 VGA 自動調整 |
| 6 | MENU | 進入主選單 |
| 7 | SEL+(RIGHT) | 增加數值 |
| 8 | SEL-(LEFT) | 減少數值 |
| 9 | GND | 接地 |
| 10 | POWER | 電源開/關 |
J7: 音訊喇叭連接器 (2.0 mm 4Pin SMD)
| Pin | 描述 | 備註 |
| 1 | R- | 右聲道 - |
| 2 | R+ | 右聲道 + |
| 3 | L- | 左聲道 - |
| 4 | L+ | 左聲道 + |
J8: 音訊輸入連接器 (2.0 mm 3Pin SMD)
| Pin | 描述 | 備註 |
| 1 | GND | 接地 |
| 2 | R | 右聲道輸入 |
| 3 | L | 左聲道輸出 |
J2: 電源輸入連接器 (2.0mm 4Pin SMD)
| Pin | 描述 | 備註 |
| 1,2 | DC 12V | Input +12Vdc |
| 3,4 | GND | 接地 |
J3: 5V 輸出連接器 (2.0 mm 2Pin SMD)
| Pin | 描述 | 備註 |
| 1 | GND | 接地 |
| 2 | 5V | +5Vdc |
J4: 微動開關連接器 (2.0 mm 2Pin SMD)
| Pin | 描述 | 備註 |
| 1 | GND | 接地 |
| 2 | SW | 背光關閉開關 |
J6: VGA 輸入連接器 (2.0 mm 14Pin SMD)
| Pin | 描述 | 備註 |
| 1 | RED | 紅色類比訊號 |
| 2 | GND | 接地 |
| 3 | GREEN | 綠色類比訊號 |
| 4 | GND | 接地 |
| 5 | BLUE | 藍色類比訊號 |
| 6 | GND | 接地 |
| 7 | H. SYNC | 水平同步 |
| 8 | V. SYNC | 垂直同步 |
| 9 | GND | 接地 |
| 10 | DDC SDA | DDC 序列資料 |
| 11 | DDC SCL | DDC 序列時脈 |
| 12 | VGA_5V | 纜線電源 +5V 直流電 |
| 13 | DET_VGA | VGA 纜線偵測 |
| 14 | NC | 不連接 |
J5: 數位輸入連接器 (2.0 mm 13Pin SMD)
| Pin | 描述 | 備註 |
| 1 | CLK- | TMDS Clock– |
| 2 | CLK+ | TMDS Clock+ |
| 3 | DATA0- | TMDS Data0– |
| 4 | DATA0+ | TMDS Data0+ |
| 5 | DATA1- | TMDS Data1– |
| 6 | DATA1+ | TMDS Data1+ |
| 7 | DATA2- | TMDS Data2– |
| 8 | DATA2+ | TMDS Data2+ |
| 9 | GND | 接地 |
| 10 | +5V | 待機時顯示器電源 |
| 11 | DDC2 SDA | 用於 DDC 的 I²C 序列資料 |
| 12 | DDC2 SCL | 用於 DDC 的 I²C 序列時脈 |
| 13 | DET | 纜線偵測 |
J10: 面板連接器 (1.25 mm 30 Pin SMD)
| Pin | 描述 | 備註 |
| 1,2 | NC | 不連接 |
| 3 | GND | 接地 |
| 4 | TXAUXN R | 輔助通道負向訊號 |
| 5 | TXAUXP R | 輔助通道正向訊號 |
| 6 | GND | 接地 |
| 7 | TX0N R | 連接通道 0 負向訊號 |
| 8 | TX0P R | 連接通道 0 正向訊號 |
| 9 | GND | 接地 |
| 10 | TX1N R | 連接通道 1 負向訊號 |
| 11 | TX1P R | 連接通道 1 正向訊號 |
| 12 | GND | 接地 |
| 13 | TX2N R | 連接通道 2 負向訊號 |
| 14 | TX2P R | 連接通道 2 正向訊號 |
| 15 | GND | 接地 |
| 16 | TX3N R | 連接通道 3 負向訊號 |
| 17 | TX3P R | 連接通道 3 正向訊號 |
| 18 | GND | 接地 |
| 19,20 | 3.3V or 5V | +3.3V 或 +5V 電源供應 |
| 21 | DP_HPD | HPD 訊號輸入 |
| 22 | BKLT_EN | 背光啟用 |
| 23 | BKLT_ADJ | 背光調整 |
| 24,25 | GND | 接地 |
| 26,27,28,29 | 12V | +12V 電源供應 |
| 30 | NC | 不連接 |

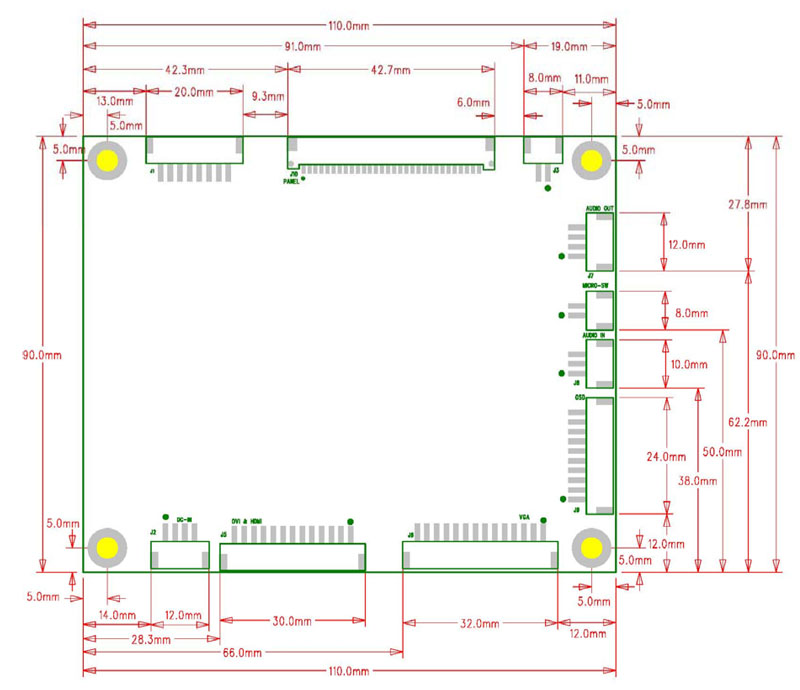

主板尺寸：
主板尺寸 :110mm*90mm
Screw holes*4:4.3mm
