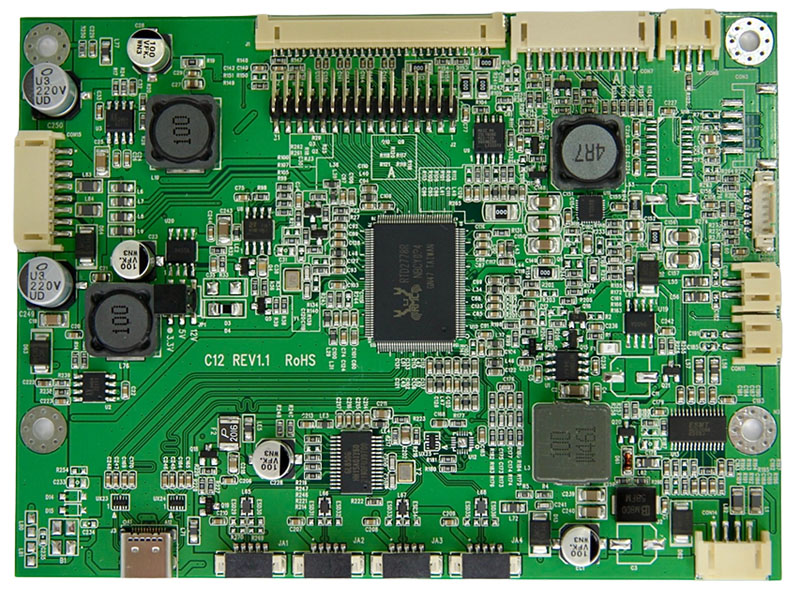

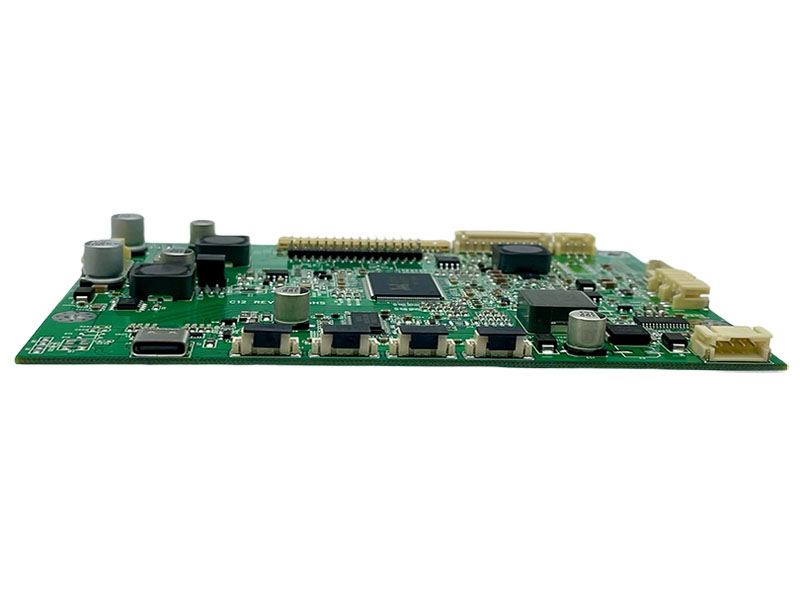

LCD控制板
型號：C12
主要功能：
◎ 相容解析度範圍從 640x480 到 1920x1200 TFT 液晶面板及 LCD控制板。
◎ 提供單像素（24位元）或雙像素（48位元）數位 RGB 輸出。
◎ 支援垂直刷新率最高可達 75Hz（VGA 至 1920x1200 解析度）及 60Hz（較高解析度，符合 VESA 標準時序）。
◎ 支援 USB Type-C 輸入：包含電力傳輸（PD）、DisplayPort（DP）及 USB 2.0。
◎ 支援立體聲音訊放大器功能，輸出功率 2W x 2（選配）。
◎ 支援電力傳輸（Power Delivery, PD）接收端模式：5V/3A、9V/3A、15V/3A 及 20V/3A。
◎ 支援 USB 集線器輸出：USB 2.0 x 4 埠。
◎ 支援 RS232 介面（選配）。
◎ 支援直流 12V 輸入（選配）。
◎ 輸出介面：LVDS 或 eDP。
◎ 操作溫度範圍：-30 °C 至 +80 °C。
◎ 儲存溫度範圍：-40 °C 至 +80 °C。
◎ 符合 RoHS 環保規範。
下載
加入詢價
◎ 相容解析度範圍從 640x480 到 1920x1200 TFT 液晶面板及 LCD控制板。
◎ 提供單像素（24位元）或雙像素（48位元）數位 RGB 輸出。
◎ 支援垂直刷新率最高可達 75Hz（VGA 至 1920x1200 解析度）及 60Hz（較高解析度，符合 VESA 標準時序）。
◎ 支援 USB Type-C 輸入：包含電力傳輸（PD）、DisplayPort（DP）及 USB 2.0。
◎ 支援立體聲音訊放大器功能，輸出功率 2W x 2（選配）。
◎ 支援電力傳輸（Power Delivery, PD）接收端模式：5V/3A、9V/3A、15V/3A 及 20V/3A。
◎ 支援 USB 集線器輸出：USB 2.0 x 4 埠。
◎ 支援 RS232 介面（選配）。
◎ 支援直流 12V 輸入（選配）。
◎ 輸出介面：LVDS 或 eDP。
◎ 操作溫度範圍：-30 °C 至 +80 °C。
◎ 儲存溫度範圍：-40 °C 至 +80 °C。
◎ 符合 RoHS 環保規範。
規格表詳細資料：
A/D 板選項
| 模式 | Teleview 料號 | 描述 |
| 1 | C12--778AC1-- | USB Type C+USB2.0 HUB, audio |
1. 支援時序表
| 模式 | 解析度 | 垂直頻率(Hz) |
| 1 | 640*480 | 60/75 |
| 2 | 720*400 | 70 |
| 3 | 800*600 | 60/75 |
| 4 | 1024*768 | 60/75 |
| 5 | 1280*720 | 60 |
| 6 | 1280*1024 | 60/75 |
| 7 | 1360*768 | 60 |
| 8 | 1440*900 | 60 |
| 9 | 1680*1050 | 60 |
| 10 | 1920*1080 | 60 |
| 11 | 1920*1200 | 60 |
2. 接頭說明
● 接頭列表
| 連接器 | 功能 | 備註 |
| J1 | LCD Panel for eDP | PH 1.25mm.30Pin.90° |
| J2 | LCD Panel for LVDS | PH 2.0mm.32Pin.90° |
| J3 | USB-C connector | 24Pin.USB Type C |
| CON3 | UART Connector | PH 2.0mm.5Pin.90° |
| CON6 | IR Connector | PH 2.0mm. 3Pin.90° |
| CON7 | Key pad connector | PH 2.0mm.10Pin.90° |
| CON10 | ISP/ADC Connector | PH 1.25mm.6Pin.180° |
| CON11 | Speaker R connector | PH 2.0mm. 2Pin.90° |
| CON13 | Speaker L connector | PH 2.0mm. 2Pin.90° |
| CON14 | Power input connector | PH 2.0mm.4Pin.90° |
| CON15 | Backlight driver connector |
PH 2.0mm.8Pin.90° |
| JA1~JA4 | USB HUB 2.0 output | PH 1.25mm.5Pin.180° |
| JP1 | 3.3V/5V/ 12V selector | PH 2.0mm.2x3Pin.180° |
接頭腳位定義
J1: eDP 面板接頭（1.25mm 30針 SMD）選配
| Pin | Name | 備註 |
| 1,2 | NC | 不連接 |
| 3 | GND | 接地 |
| 4 | TXAUXN R | 輔助通道反相信號 |
| 5 | TXAUXP R | 輔助通道正相信號 |
| 6 | GND | 接地 |
| 7 | TX0N R | 鏈道0反相信號 |
| 8 | TX0P R | 鏈道0正相信號 |
| 9 | GND | 接地 |
| 10 | TX1N R | 鏈道1反相信號 |
| 11 | TX1P R | 鏈道1正相信號 |
| 12 | GND | 接地 |
| 13 | TX2N R | 鏈道2反相信號 |
| 14 | TX2P R | 鏈道2正相信號 |
| 15 | GND | 接地 |
| 16 | TX3N R | 鏈道3反相信號 |
| 17 | TX3P R | 鏈道3正相信號 |
| 18 | GND | 接地 |
| 19,20 | 3.3V or 5V or 12V | 面板電源 3.3V / 5V / 12V |
| 21 | DP_HPD | HPD 訊號輸入 |
| 22 | BKLT_EN | 背光啟用 |
| 23 | BKLT_ADJ | 背光調整 |
| 24,25 | GND | 接地 |
| 26,27,28,29 | 12V | +12V Power supply |
| 30 | NC | 不連接 |
J2: LVDS 面板接頭（2.0mm 32針 SMD）
| Pin | Name ( 8 bit ) | 備註 |
| 1,2,3,4 | VDD | 面板電源 |
| 5,6 | GND | 接地 |
| 7 | RXEIN3- | EvenTx3- Data Pin |
| 8 | RXEIN3+ | EvenTx3+ Data Pin |
| 9 | RXEINC- | EvenTx- Clock Pin |
| 10 | RXEINC+ | EvenTx+ Clock Pin |
| 11 | RXEIN2- | EvenTx2- Data Pin |
| 12 | RXEIN2+ | EvenTx2+ Data Pin |
| 13 | RXEIN1- | EvenTx1- Data Pin |
| 14 | RXEIN1+ | EvenTx1+ Data Pin |
| 15 | RXEIN0- | EvenTx0- Data Pin |
| 16 | RXEIN0+ | EvenTx0+ Data Pin |
| 17 | RXOIN3- | OddTx3- Data Pin |
| 18 | RXOIN3+ | OddTx3+ Data Pin |
| 19 | RXOINC- | OddTx- Clock Pin |
| 20 | RXOINC+ | OddTx+ Clock Pin |
| 21 | RXOIN2- | OddTx2- Data Pin |
| 22 | RXOIN2+ | OddTx2+ Data Pin |
| 23 | RXOIN1- | OddTx1- Data Pin |
| 24 | RXOIN1+ | OddTx1+ Data Pin |
| 25 | RXOIN0- | OddTx0- Data Pin |
| 26 | RXOIN0+ | OddTx0+ Data Pin |
| 27,28,29,30 | N.C. | 不連接 |
| 31,32 | GND | 接地 |
J3: USB 輸入接頭（24針 Type C SMD）
| Pin | 功能 | 備註 |
| A1 | GND | 接地 |
| A2 | TypeC_TX1+ | SuperSpeed 差分 #1 發射正 |
| A3 | TypeC_TX1- | SuperSpeed 差分 #1 發射負 |
| A4 | TypeC_VBUS | 電源總線 |
| A5 | TypeC_CC1_1 | 配置通道 |
| A6 | TypeC_D+ | USB 2.0 差動訊號 + |
| A7 | TypeC_D- | USB 2.0 差動訊號 - |
| A8 | TypeC_SBU1_1 | (SBU)（側帶用途） |
| A9 | TypeC_VBUS | 電源總線 |
| A10 | TypeC_RX2- | SuperSpeed 差分 #2 接收負 |
| A11 | TypeC_RX2+ | SuperSpeed 差分 #2 接收正 |
| A12 | GND | 接地 |
| B1 | GND | 接地 |
| B2 | TypeC_TX2+ | SuperSpeed 差分 #2 發射正 |
| B3 | TypeC_TX2- | SuperSpeed 差分 #2 傳輸正 |
| B4 | TypeC_VBUS | 電源總線 |
| B5 | TypeC_CC2_1 | 配置通道 |
| B6 | TypeC_D+ | USB 2.0 差動訊號 + |
| B7 | TypeC_D- | USB 2.0 差動訊號 - |
| B8 | TypeC_SBU2_1 | (SBU)（側帶用途） |
| B9 | TypeC_VBUS | 電源總線 |
| B10 | TypeC_RX1- | SuperSpeed 差分 #1 接收負 |
| B11 | TypeC_RX1+ | SuperSpeed 差分 #1 接收正 |
| B12 | GND | 接地 |
CON3: UART 接頭（2.0mm 5針 SMD）
| Pin | 描述 | 備註 |
| 1 | 5V | +5V 直流電 |
| 2 | Key2 | ADC 光感測選項 |
| 3 | Tx | UART 傳送 |
| 4 | Rx | UART 接收 |
| 5 | GND | 接地 |
CON6 : 紅外線接頭（2.0mm 3針 SMD）
| Pin | 描述 | 備註 |
| 1 | 5V | +5V 直流電 |
| 2 | IR | 中斷輸入 |
| 3 | GND | 接地 |
CON7: 鍵盤接頭（2.0mm 10針 SMD）
| Pin | 功能 | 備註 |
| 1 | SEL+(RIGHT) | 增加數值 |
| 2 | SEL-(LEFT) | 減少數值 |
| 3 | AUTO | 退出選單 |
| 4 | MENU | 進入主選單 |
| 5 | POWER | 電源開/關 |
| 6 | LED-G | 綠燈（電源開啟） |
| 7 | LED-R | 紅燈（省電模式） |
| 8 | GND | 接地 |
| 9 | N.C. | 不連接 |
| 10 | N.C. | 不連接 |
CON10: ISP/ADC 接頭（1.25mm 6針 SMD）
| Pin | 描述 | 備註 |
| 1 | 3.3V | +3.3V 直流電 |
| 2 | ADC_1 | 偵測腳位1 |
| 3 | ADC_2 | 偵測腳位2 |
| 4 | DDCSDA | ISP IIC 資料 |
| 5 | DDCSCL | ISP IIC 時脈 |
| 6 | GND | 接地 |
CON11: 右喇叭接頭（2.0mm 2針 SMD）
| Pin | 描述 | 備註 |
| 1 | R- | 右聲道 - |
| 2 | R+ | 右聲道 + |
CON13: 左喇叭接頭（2.0mm 2針 SMD）
| Pin | 描述 | 備註 |
| 1 | L- | 左聲道 - |
| 2 | L+ | 左聲道 + |
電源輸入接頭（2.0mm 4針 SMD）
| Pin | 描述 | 備註 |
| 1 | +12V | +12V 直流電源 |
| 2 | GND | 接地 |
CON15: 背光驅動接頭（2.0mm 8針 SMD）
| Pin | 功能 | 備註 |
| 1,2 | 12V Input | +12V 電源輸入 |
| 4,6 | GND | 接地 |
| 3 | 亮度控制 | PWM |
| 5 | 開關控制 | 5V ON;0V OFF |
| 7,8 | 5V Input/Output | +5Vdc |
備註：2.0mm 5Pin 接頭（Pin1~5）用於標準 12V 輸入及獨立背光驅動器。
2.0mm 3Pin 接頭（Pin6~8）用於 2 合 1 電源輸入（5V 輸入）。
JA1~JA4: USB 輸出接頭（1.25mm 5針 SMD）
| Pin | 描述 | 備註 |
| 1 | 5V | HUB5V |
| 2 | DATA- | USB 資料 - |
| 3 | DATA+ | USB 資料 + |
| 4 | GND | 接地 |
| 5 | GND_EARTH | 接地 |
JP1: 面板電源 3.3V / 5V / 12V 選擇器（2.0mm 23針 SMD）
| Pin | 描述 | 備註 |
| 1-2 | 3.3V | +3.3V 直流電源 |
| 3-4 | 5V | +5V 直流電源 |
| 5-6 | 12V | +12V 直流電源 |

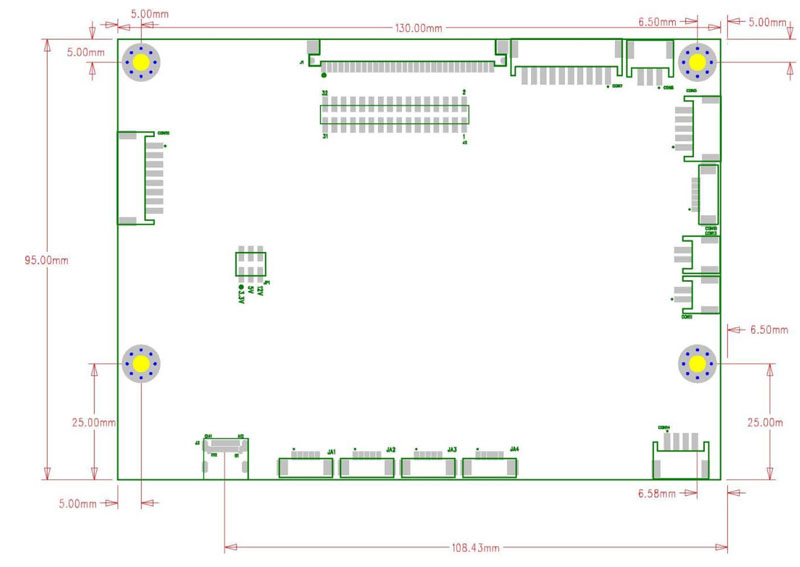

主板尺寸：
主板尺寸 :130mm*95mm
Screw holes*4:3.5mm
